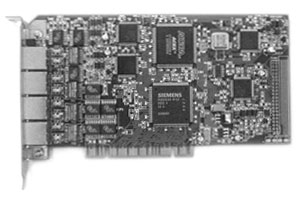

Внутренний сдвоенный модем/мультиплексор Tau-PCI/2E1(4E1)

Характерные особенности:

Соответствие стандартам ITU G.703, G.704, G.706 и G.823;
Расстояние до 2.5 км;
Два/четыре интерфейса E1;
Дополнительные цифровые интерфейсы V.35/RS-530/RS-449/RS-232;
Сверхциклы CAS и CRC4;
Дуплексный синхронный режим;
Переключаемая скорость передачи данных;
Цифровой и локальный шлейфы;
Шина PCI 2.1, 33 МГц, мастер-режим;
Поддержка IP-АТС Asterisk в ОС Linux 2.4, 2.6;
Декларация о соответствии Д-МДПД-7910;

В адаптерах серии Tau-PCI/xE1 применён универсальный четырехканальный приёмо-передатчик компании Infineon, что позволяет получить до четырех логических каналов приёмо-передачи, независимо работающих в режиме HDLC Layer2, либо в прозрачном "телефонном" режиме.

Каждая из моделей Tau-PCI/2E1 и Tau-PCI/4E1 позволяют сформировать до 4-х логических каналов приёмо-передачи из канальных интервалов интерфейсов E1. Модель Tau-PCI/2E1 может быть расширена дополнительной интерфейсной платой серии Delta2, и заменяет собой ранее выпускавшиеся модели: Tau/G703, Tau-PCI/G703, Tau/E1, Tau-PCI/E1. При установке платы серии Delta2 два из четырех логических каналов жестко "привязываются" к дополнительным последовательным синхронным интерфейсам Delta2.

При формировании каждого логического канала могут быть использованы канальные интервалы только от одного (из любых доступных) интерфейсов E1. При работе в неструктурированном режиме E1 весь неструктурированный поток битов направляется в один логический канал. При работе в структурированном режиме E1 может быть задействован встроенный кросс-коннектор. Что позволяет пробрасывать и кросс-коммутировать неиспользуемые канальные интервалы между интерфейсами E1. Для стабильной работы в режиме кросс-коннектора необходима синхронизация всех каналов E1 от единого источника.

Адаптер поставляется с драйверами для Linux 2.4, 2.6. Для разработчиков специализированного программного обеспечения имеется инструментарий нижнего уровня (Driver Development Kit). Последние версии программного обеспечения доступны на http://www.cronyx.ru/software

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Адаптер Tau-PCI/2E1(4E1) может работать в одной из трех конфигураций: А, C и D.

Конфигурация А: сдвоенный модем E1. Каналы E1-0 и E1-1 функционируют независимо и образуют два идентичных потока данных в память компьютера. Скорость передачи данных определяется количеством используемых канальных интервалов. Устанавливается по умолчанию.

Конфигурация C: мультиплексор с двумя каналами данных и подканалом E1. Канальные интервалы основной линии E1-0 разделяются между двумя каналами данных и подканалом E1-1. Два потока данных в/из памяти компьютера формируются HDLC-контроллерами 0 и 1. Остальные канальные интервалы транслируются в подканал E1-1. Эта конфигурация позволяет соединять несколько адаптеров Tau-PCI/2E1(4E1) (до 30) в цепочку с расстоянием между узлами до 2.5 км.

Конфигурация D: drop-insert мультиплексор. Выбранные канальные интервалы линий E1 поступают в память компьютера. Передаваемые данные замещают часть канальных интервалов. Остальные канальные интервалы транслируются из канала E1-0 в канал E1-1 и обратно.

Советуем почитать : ip pbx, использование raw-протокола

Технические характеристики

Интерфейс с компьютером
Тип шины	PCI 2.1, 33 МГц, 32 бита, интерфейс 5В или 3.3В (только ревизия «C» и последующие)
Интерфейсы E1 (ИКМ-30)
Скорость передачи данных	До 2048 кбит/сек (N×64 кбит/сек), устанавливается программно для каждого канала
Код в линии	HDB3
Импеданс линии	120Ω (витая пара). Для ревизий «A», «B» и «C» возможна установка 75Ω (коаксиальный кабель) при помощи перемычек
Уровень входного сигнала	От 0 до -12 дБ или до -43 дБ, устанавливается программно (до 2.5 км по витой паре сечением 0.6 мм²)
Подавление фазового дрожания	В приемном тракте, глубина 128 бит
Структура циклов	В соответствии с G.704
Сверхциклы	CRC4, CAS
Коррекция ухода частоты	Управляемая вставка/удаление кадров E1/G.704
Размер платы	Высота: 100 мм, ширина: 140 мм
Операционные системы и протоколы
Linux 2.4, 2.6	PPP, Cisco/HDLC, Frame Relay, Zaptel/Asterisk
FreeBSD 4.x, 5.x, 6.x (FreeBSD 7.x не поддерживается)	PPP, Cisco/HDLC, Frame Relay

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

Руководство пользователя Tau-PCI/2E1, Tau-PCI/4E1
Руководство по инструментарию разработки драйверов на русском языке
Справочник по интерфейсным кабелям Cronyx.
