Оптоволоконные мультиплексоры FMUX с поддержкой кольцевой архитектуры
Характерные особенности
|
Семейство мультиплексоров FMUX с поддержкой кольцевой архитектуры объединяет широкий спектр совместимого оборудования в различном конструктивном исполнении и с различными наборами пользовательских интерфейсов, обеспечивающего прозрачную передачу данных пользовательских интерфейсов через оптическую линию в режиме точка-точка и в режиме однонаправленного расширяемого кольца.
Переключение режимов ''точка-точка''/''кольцо'' производится автоматически в соответствии с выполненными соединениями оптических линий. При этом обеспечивается независимая передача по одной волоконно-оптической линии до 44 каналов G.703/E1(с фреймингом или без него), а также данных интерфейса Ethernet 10/100Base-T и/или цифрового последовательного порта (V.35/RS-530/RS-449/RS-232/X.21). В большинстве случаев при непосредственном соединеннии двух устройств с совместимыми оптомодулями и одинаковым набором интерфейсов через оптическую линию, они начинают работать в режиме "точка-точка", и данные всех имеющихся портов прозрачно передаются в обоих направлениях без дополнительных настроек. При соединении через оптическую линию любых устройств семейства FMUX с совместимыми оптомодулями и отличающимся набором интерфейсов простейшие настройки обеспечивают прозрачную передачу данных между однотипными интерфейсами.
Существуют модели оптических мультиплексоров с различным (до 16) количеством портов G.703/E1. Также выпускаются устройства, имеющие дополнительный порт данных Ethernet 10/100Base-T или V.35/RS-530/RS-449/RS-232/X.21.
Оптические мультиплексоры производятся в различных конструктивных исполнениях:
- исполнение /K - в виде модуля для каркаса 3U11. Также может использоваться как автономное устройство в комплекте с одноместным настольным шасси 3U1. Питание осуществляется от каркаса(шасси). Управление устройством может производиться через консольный порт RS-232 на передней панели, централизованно через плату управления каркасом (при этом также обеспечивается мониторинг состояния по протоколу SNMP) или с удаленного устройства (только в режиме точка-точка). Устройства этого исполнения имеют выход аварийной сигнализации, выведенный на шину аварийной сигнализации каркаса. При этом состояние аварии любого устройства в каркасе приводит к срабатыванию общего реле аварийной сигнализации, "сухие контакты" которого могут включать внешнее устройство вызова эксплуатационного персонала (согласно G.742 п.10).
- исполнение /M - бюджетное исполнение в универсальном корпусе типа Мини. Может устанавливаться настольно, крепиться на стену или ставиться в стойку 19'' с использованием крепежной панели 1U2. Имеет вход питания 36-72 VDC. Для питания от сети ~220 VAC используется дополнительный внешний адаптер AC-DC-48. Имеется возможность ускоренной конфигурации с помощью DIP-переключателей. Управление устройством может производиться через консольный порт RS-232 на передней панели (в некоторых моделях консольный порт отсутствует) или с удаленного устройства (только в режиме точка-точка). Для моделей, имеющих порт SNMP, обеспечивается мониторинг состояния по протоколу SNMP.
- исполнение /S - для установки в стойку 19". Также может устанавливаться настольно. В зависимости от кода заказа имеет вход питания 48/60 VDC или ~220 VAC. Управление устройством может производиться через консольный порт RS-232 на передней панели или с удаленного устройства (только в режиме точка-точка). Для моделей, имеющих порт SNMP, обеспечивается мониторинг состояния по протоколу SNMP. Имеется реле аварийной сигнализации, "сухие контакты" которого могут включать внешнее устройство вызова эксплуатационного персонала (согласно G.742 п.10).

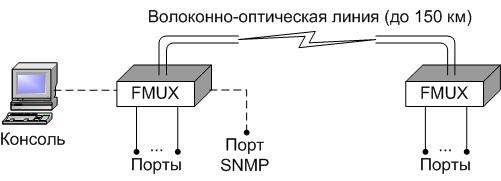

На рисунке приведена типовая схема применения оптических мультиплексоров (режим "точка - точка"):

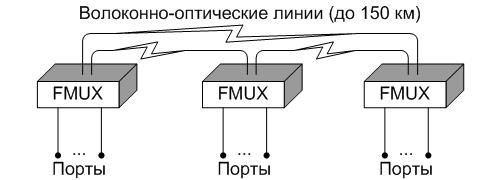

Мультиплексоры поддерживают работу в однонаправленном масштабируемом кольце. Кольцо может включать в себя любые изделия, совместимые с кольцевой архитектурой Cronyx (например, модем-мультиплексор Cronyx FMUX/M-E1). Минимальная кольцевая схема из 3 устройств выглядит следующим образом:

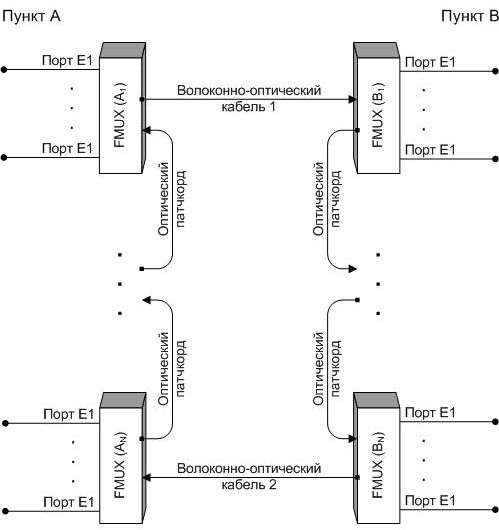

Важной особенностью применения кольцевой схемы является возможность масштабирования. При этом вход одного мультиплексора соединяется с выходом другого и так по кругу:
Мультиплексоры с разным количеством портов совместимы между собой. Эта возможность позволяет постепенно наращивать количество потоков E1, передаваемых по одной паре волокон, соединяя каскадно стек мультиплексоров на каждой стороне линии. Максимальное количество потоков E1, которое можно передать по одной паре оптоволоконных кабелей составляет 44.
Мультиплексоры оснащены светодиодными индикаторами, отображающими готовность каналов, исправность оптического трансивера, включение тестовых режимов.
Встроенный BER-тестер позволяет проводить измерение уровня ошибок в оптическом тракте. Измерения проводятся на фиксированном или псевдослучайном коде согласно рекомендации О.151 (длина последовательности - 223 - 1 = 8388607 бит).
Для тестирования каналов из локального узла при отсутствии персонала на удаленном конце линии предусмотрена возможность удалённого входа (только для режима "точка - точка"). Передача команд удалённому устройству осуществляется по дополнительному служебному каналу, использующему имеющуюся оптическую линию.
Мультиплексор имеет возможность обновления прошивки (firmware).
Дополнительная информация об особенностях выпускаемых моделей, их технических характеристиках и кодах заказа оборудования размещена в подразделах, описывающих различные конструктивные исполнения. Ниже приведены параметры применяемых оптических модулей.
