Оптоволоконные мультиплексоры FMUX/1U-L
(Gigabit Ethernet)

Технические характеристики
Документация

FMUX/1U-L Характерные особенности
  • Режимы работы: «точка-точка».
  • Для подключения оптоволоконных линий используются компактные сменные оптомодули (SFP, Small Form-factor Pluggable), допускающие замену без выключения питания устройства.
  • Возможно применение как одноволоконных, так и двухволоконных оптомодулей.
  • Автоматическое отключение лазера (ALS, Automatic Laser Shutdown). Обеспечивает защиту глаз персонала при открытом оптическом разъёме и экономит ресурс лазера.
  • Обнаружение выключения удалённого устройства (RPD, Remote Power down Detect). Служит для определения причины потери сигнала из оптической линии: обрыв кабеля или отключение питания на удалённом устройстве.
  • 16 портов G.703/E1 в одном устройстве.
  • 1 порт Gigabit Ethernet (1000Base-T).
  • Поддержка технологии: Ethernet Anti-loopback.
  • Независимая прозрачная передача данных портов, частота синхронизации каждого канала не зависит от частот синхронизации других каналов.
  • Соответствие рекомендациям ITU-T G.703, G.742, G.823 и стандарту IEEE 802.3.
  • Возможность включения диагностических шлейфов.
  • Консольный порт RS-232 для мониторинга и управления с помощью интерфейса командной строки (CLI). В качестве консольного терминала может использоваться любой ANSI-совместимый терминал или эмулятор терминала.
  • Индикаторы мультиплексора отображают готовность каналов.
  • Конструктивное исполнение - в корпусе высотой 1U для установки в стойку 19 дюймов.
  • Питание от сети переменного тока с напряжением 220 В и/или от источника постоянного тока с напряжением от 36 до 72 В. При использовании двух источников питания (AC/DC) обеспечивается горячее резервирование.
  • Сертификат Минсвязи N ОС-2-СП-1458

Оптоволоконные мультиплексоры FMUX/1U-L c портом Gigabit Ethernet обеспечивают передачу по волоконно-оптической линии 16 каналов E1 и канала Ethernet 1000Base-T.

При использовании двух блоков питания (220 В переменного тока и/или 36÷72 В постоянного тока) поддерживается горячее резервирование.

Управление устройством и полный мониторинг его состояния с использованием интерфейса командной строки (CLI) производится с консоли (ANSI-терминала, подключаемого к устройству через интерфейс RS-232).

Все каналы E1 и канал Ethernet 1000Base-T передаются независимо. Частота синхронизации каждого канала не зависит от частот синхронизации других каналов.

Интерфейс Ethernet работает только в режиме 1000M full-duplex с включенным автодоговариванием, поддерживает подключение прямым и перекрученным кабелем.

Мультиплексор оснащён светодиодными индикаторами, отображающими состояние оптоволоконного канала и портов данных.

Схема применения

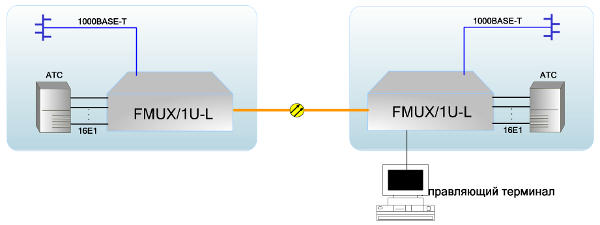

Схема применения в режиме "точка-точка"

Максимальная дальность передачи данных между мультиплексорами зависит от типа SFP-оптомодулей и используемого оптоволокна. Возможно применение как двухволоконных, так и одноволоконных оптомодулей.

Коды заказа:

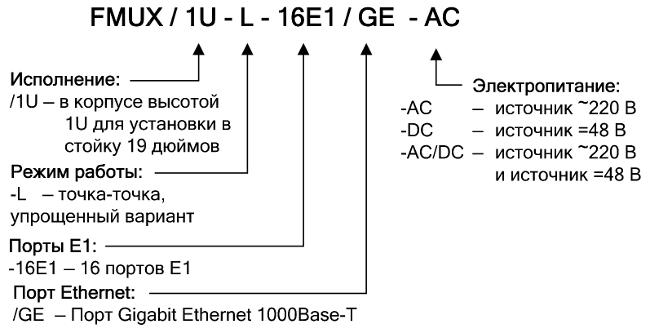

Коды заказа

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Оптический модуль (трансивер)
Номинальная скорость передачи 1,25 Гбит/с
Исполнение SFP (Small Form-factor Pluggable), компактный сменный оптомодуль, допускает замену без выключения питания устройства
Соответствие стандартам SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0
Количество трансиверов в устройстве 1
Порт E1 (G.703)
Номинальная скорость передачи 2048 кбит/с ±50 ppm
Кодирование HDB3
Цикловая структура Прозрачная передача потока G.703 как с цикловой структурой (G.704), так и без цикловой структуры
Контроль ошибок Нарушение кодирования
Импеданс линии 120 Ом симметричный (витая пара)
Уровень сигнала приемника От 0 до -6 дБ
Подавление фазового дрожания В соответствии с рекомендациями G.823 и G.742
Разъём RJ-48 (розетка 8 контактов)
Порт Gigabit Ethernet (1000Base-T)
Тип интерфейса IEEE 802.3ab 1000BASE-T (1000BASE-TX)
Среда передачи UTP Cat. 5e (неэкранированная витая пара категории 5e)
Режим работы 1000 Mbps full duplex или autonegotiation (автоматический выбор)
Максимальный размер кадра 12288 байт
Разъём RJ-45 (розетка)
Консольный порт
Тип интерфейса RS-232
Скорость передачи данных 19200 бит/с
Протокол передачи данных Асинхронный, 19200 бит/с, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы Не поддерживаются
Разъём RJ-45 (розетка)
Диагностические режимы
Шлейфы Локальный на порту E1, удалённый tributary на порту E1, общий цифровой шлейф на групповом канале
Управление и мониторинг состояния
Управление и мониторинг состояния с помощью подключаемого ANSI-терминала CLI через консольный порт
Аварийная сигнализация
Светодиодная индикация При наличии ошибок или неработоспособности оптоволоконного канала или используемых портов
Конструктивное исполнение
Механическая конструкция Металлический корпус высотой 1U для установки в стойку 19 дюймов
Габариты и вес
Корпус 434 мм × 115 мм × 44 мм
Вес Не боле 3 кг
Электропитание
Модели с кодом «AC» От сети переменного тока 220 В ±10 %, 50 Гц
Модели с кодом «DC» От источника постоянного тока 36÷72 В
Количество блоков питания 1 или 2
Горячее резервирование Обеспечивается при заказе модели с двумя блоками питания («AC/DC»)
Потребляемая мощность Не более 8 Вт
Условия эксплуатации и хранения
Диапазон рабочих температур От 0° до +50°С
Диапазон температур хранения От -40° до +70°С
Относительная влажность До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF Руководство по установке и эксплуатации

PDF Руководство по интерфейсу командной строки (CLI)
