Оптоволоконные мультиплексоры FMUX/1U-R
(Gigabit Ethernet)

Технические характеристики
Документация

FMUX/1U-R Характерные особенности
  • Режимы работы: «точка-точка», «кольцо», «шина»
  • Максимальное количество, в схеме соединения «кольцо», устройств - 64, потоков E1 - 80.
  • Передача данных с использованием одной или двух (основной и резервной) оптоволоконных линий.
  • Переключение на приём по резервной оптоволоконной линии (1+1 APS, Automatic Protection Switching). При использовании двух оптоволоконных линий передача ведётся одновременно по обеим линиям. Обеспечивается автоматическое переключение приёмного тракта на резервную линию при ошибках в основной линии или её отказе. Время переключения не превышает 50 мс.
  • Для подключения оптоволоконных линий используются компактные сменные оптомодули (SFP, Small Form-factor Pluggable), допускающие замену без выключения питания устройства.
  • Возможно применение как одноволоконных, так и двухволоконных оптомодулей.
  • Автоматическое отключение лазера (ALS, Automatic Laser Shutdown). Обеспечивает защиту глаз персонала при открытом оптическом разъёме и экономит ресурс лазера.
  • Обнаружение выключения удалённого устройства (RPD, Remote Power down Detect). Служит для определения причины потери сигнала из оптической линии: обрыв кабеля или отключение питания на удалённом устройстве.
  • 8 или 16 портов G.703/E1 в одном устройстве.
  • 3 порта Gigabit Ethernet (10/100/1000BaseT).
  • 1 оптический порт Gigabit Ethernet (1000Base-LX/SX).
  • Поддержка технологий: Port-based VLAN, Ethernet Anti-loopback, Ethernet Ring protection (ITU G.8032), Automatic Topology Discovery.
  • Независимая прозрачная передача данных портов, частота синхронизации каждого канала не зависит от частот синхронизации других каналов.
  • Соответствие рекомендациям ITU-T G.703, G.742, G.823 и стандарту IEEE 802.3.
  • Возможность включения диагностических шлейфов.
  • Консольный порт RS-232 для мониторинга и управления с помощью интерфейса командной строки (CLI). В качестве консольного терминала может использоваться любой ANSI-совместимый терминал или эмулятор терминала.
  • Доступ к интерфейсу командной строки (CLI) по протоколу TELNET (через служебный порт Ethernet).
  • Дополнительный порт RS-232 для передачи асинхронного последовательного сигнала на скорости до 19,2 кбит/с.
  • Мониторинг состояния устройства (в частности, состояния оптоволоконного канала между мультиплексорами и состояния портов E1 и порта Gigabit Ethernet) по протоколу SNMP (через служебный порт Ethernet).
  • Индикаторы мультиплексора отображают готовность каналов.
  • Конструктивное исполнение - в корпусе высотой 1U для установки в стойку 19 дюймов.
  • Питание от сети переменного тока с напряжением 220 В и/или от источника постоянного тока с напряжением от 36 до 72 В. При использовании двух источников питания обеспечивается горячее резервирование.
  • Сертификат Минсвязи N ОС-2-СП-1458

Оптоволоконные мультиплексоры FMUX/1U-R c портами Gigabit Ethernet обеспечивают передачу по волоконно-оптической линии 8 или 16 каналов E1 и канала Ethernet 10/100/1000BaseT.

При использовании двух оптоволоконных линий (как одноволоконных, так и двухволоконных) поддерживается автоматическое переключение на резервную линию при нарушении передачи по основной линии.

При использовании двух блоков питания (220 В переменного тока и/или 36÷72 В постоянного тока) поддерживается горячее резервирование.

Управление устройством и полный мониторинг его состояния с использованием интерфейса командной строки (CLI) производится с консоли (ANSI-терминала, подключаемого к устройству через интерфейс RS-232) или по сети с использованием протокола TELNET. Поддерживается удалённый мониторинг состояния устройства по сети с использованием протокола SNMP.

Все каналы E1 и канал Ethernet 10/100/1000BaseT передаются независимо. Частота синхронизации каждого канала не зависит от частот синхронизации других каналов.

Мультиплексор оснащён светодиодными индикаторами, отображающими состояние оптоволоконного канала и портов данных.

Схема применения

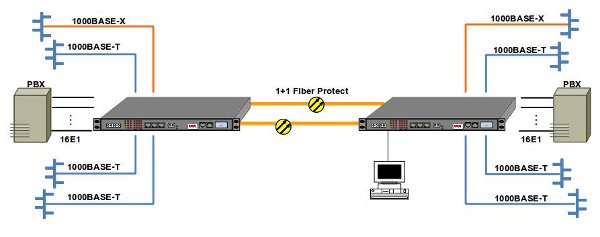

Схема применения в режиме "точка-точка"

Схема применения

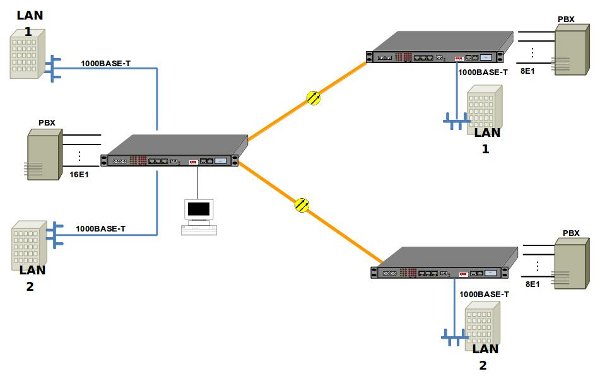

Схема применения в режиме "точка-две точки"

Схема применения

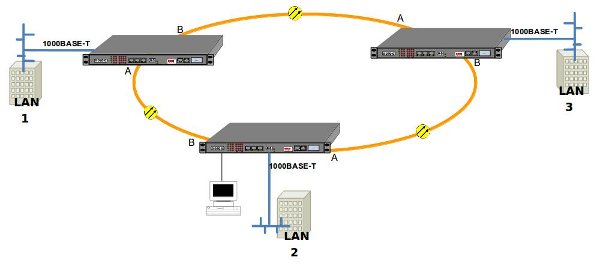

Схема применения в режиме "кольцо"

Схема применения

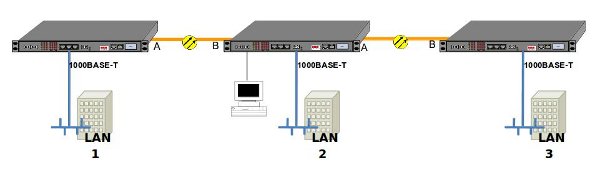

Схема применения в режиме "шина"

При работе в режимах "кольцо" и "шина", оптический порт A одного устройства должен соединятся с оптическим портом B другого и каждому из устройств должен быть назначен уникальный номер с помощью переключателей на передней панели. При этом во всей схеме используется общая полоса Ethernet равная 1000Mbit/s. В мультиплексорах используются технологии: Port-based VLAN, Ethernet Anti-loopback, Ethernet Ring protection (ITU G.8032), Automatic Topology Discovery.

Максимальная дальность передачи данных между мультиплексорами зависит от типа SFP-оптомодулей и используемого оптоволокна. Возможно применение как двухволоконных, так и одноволоконных оптомодулей. При невозможности передачи данных по одной из оптоволоконных линий устройства автоматически переходят на использование другой линии. При наличии сетевого подключения каждого из устройств возможен доступ к интерфейсу командной строки (CLI) с использованием протокола TELNET и мониторинг состояния устройств (оптоволоконного канала между мультиплексорами, портов E1 и портов Gigabit Ethernet) по протоколу SNMP.

Коды заказа:

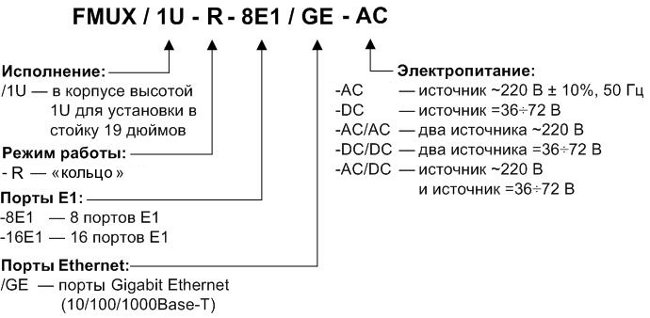

Коды заказа

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Оптический модуль (трансивер)
Номинальная скорость передачи 1,25 Гбит/с
Исполнение SFP (Small Form-factor Pluggable), компактный сменный оптомодуль, допускает замену без выключения питания устройства
Соответствие стандартам SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0
Количество трансиверов в устройстве 1 или 2
Порт E1 (G.703)
Номинальная скорость передачи 2048 кбит/с ±50 ppm
Кодирование HDB3
Цикловая структура Прозрачная передача потока G.703 как с цикловой структурой (G.704), так и без цикловой структуры
Контроль ошибок Нарушение кодирования
Импеданс линии 120 Ом симметричный (витая пара)
Уровень сигнала приемника От 0 до -6 дБ
Подавление фазового дрожания В соответствии с рекомендациями G.823 и G.742
Разъём RJ-48 (розетка 8 контактов)
Порт Gigabit Ethernet (10/100/1000BaseT - 3 порта)
Тип интерфейса IEEE 802.3 10BASE-T/100BASE-T (100BASE-TX)/1000BASE-T (1000BASE-TX)
Среда передачи UTP Cat. 5e (неэкранированная витая пара категории 5e)
Режим работы 1000 Mbps full duplex,
100 Mbps full duplex,
100 Mbps half duplex,
10 Mbps full duplex,
10 Mbps half duplex,
или autonegotiation (автоматический выбор)
Максимальный размер кадра 1518/2000 байт
Разъём RJ-45 (розетка)
Оптический порт Gigabit Ethernet
Номинальная скорость передачи 1,25 Гбит/с
Исполнение SFP (Small Form-factor Pluggable), компактный сменный оптомодуль, допускает замену без выключения питания устройства
Соответствие стандартам SFP MSA (INF-8074i), ITU-T G.695, FC-PI V2.0
Тип интерфейса IEEE802.3 1000Base-LX/SX
Режим работы 1000 Mbps full duplex
Консольный порт
Тип интерфейса RS-232
Скорость передачи данных 19200 бит/с
Протокол передачи данных Асинхронный, 19200 бит/с, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы Не поддерживаются
Разъём RJ-45 (розетка)
Дополнительный порт RS-232
Тип интерфейса RS-232
Скорость передачи данных До 19,2 кбит/с
Протокол передачи данных Асинхронный
Модемные сигналы Не поддерживаются
Разъём RJ-45 (розетка)
Служебный порт Ethernet (10/100BaseT)
Тип интерфейса IEEE 802.3 10BASE-T/100BASE-T (100BASE-TX)
Среда передачи UTP Cat. 5 (неэкранированная витая пара категории 5)
Режим работы 10/100 Mbps, autonegotiation (автоматический выбор параметров)
Разъём RJ-45 (розетка)
Диагностические режимы
Шлейфы Локальный на порту E1, удалённый tributary на порту E1, общий цифровой шлейф на групповом канале
Управление и мониторинг состояния
Управление и мониторинг состояния с помощью подключаемого ANSI-терминала CLI через консольный порт
Управление и мониторинг состояния по сети Доступ к CLI по протоколу TELNET; мониторинг состояния по протоколу SNMP
Аварийная сигнализация
Светодиодная индикация При наличии ошибок или неработоспособности оптоволоконного канала или используемых портов
Конструктивное исполнение
Механическая конструкция Металлический корпус высотой 1U для установки в стойку 19 дюймов
Габариты и вес
Корпус 434 мм × 207 мм × 44 мм
Вес 2,0 кг
Электропитание
Модели с кодом «AC» От сети переменного тока 220 В ±10 %, 50 Гц
Модели с кодом «DC» От источника постоянного тока 36÷72 В
Количество блоков питания 1 или 2
Горячее резервирование Обеспечивается при заказе модели с двумя блоками питания («AC/AC», «DC/DC», «AC/DC»)
Потребляемая мощность Не более 12 Вт
Условия эксплуатации и хранения
Диапазон рабочих температур От 0° до +50°С
Диапазон температур хранения От -40° до +70°С
Относительная влажность До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF Руководство по установке и эксплуатации

PDF Руководство по интерфейсу командной строки (CLI)

Вернуться в раздел оптоволоконные модемы и мультиплексоры или в раздел оборудование
