Исполнение Мини (/M)

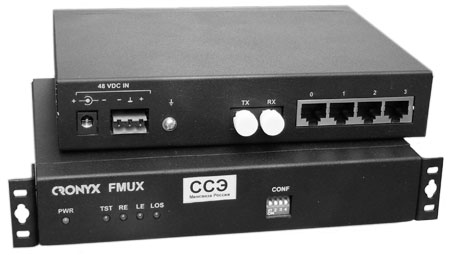

FMUX4-MINI Характерные особенности

Ряд устройств выпускается в исполнении Мини. Устройства имеют металлический корпус небольшого размера и допускают как настольное размещение, так и установку на стену. Возможна установка в стойку 19 дюймов. В коде заказа устройств исполнения Мини присутствует обозначение "/M" (напр., FMUX/M).

Настольное размещение

При настольном размещении следует вставить четыре прилагаемые ножки в отверстия в нижней части корпуса устройства.

Крепление на стену

Устройство может быть укреплено на стене при помощи двух прилагаемых крепёжных кронштейнов (уголков). Для настенной установки кронштейны следует прикрепить к боковым стенкам корпуса устройства вдоль боковых панелей при помощи прилагаемых четырёх винтов М3х6 с потайной головкой:

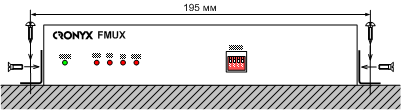

Крепление на стену

Для крепления кронштейнов к стене рекомендуется использовать два шурупа диаметром 3 мм (в комплект поставки не входят). Расстояние между отверстиями под шурупы составляет 195 мм.

Установка в стойку 19 дюймов

Для установки в стойку 19 дюймов можно воспользоваться специальной крепёжной панелью (Cronyx 1U2, заказывается отдельно). Панель имеет высоту 1U и позволяет разместить 2 устройства:

Крепление на панели 1U2

При установке устройства в крепёжную панель 1U2 кронштейны следует прикрепить к боковым стенкам корпуса устройства вдоль его передней панели при помощи прилагаемых четырёх винтов М3х6 с потайной головкой. Крепление устройств к панели 1U2 осуществляется винтами М3х6 с полукруглой головкой, поставляемыми с крепёжной панелью.

Электропитание

Электропитание устройства осуществляется от источника постоянного тока напряжением от 36 до 72 В (например, от станционной батареи). Возможно применение внешнего адаптера для питания от сети переменного тока (в частности, адаптера Cronyx AC-DC-48).

Технические характеристики

Габариты и вес
Габариты 180 мм x 156 мм x 36 мм
Вес 700 г
Электропитание
От источника постоянного тока 36-72 В
Потребляемая мощность Не более 20 Вт
Условия эксплуатации и хранения
Рабочая температура От 0° до +50°С
Температура хранения От -40° до +85°С
Относительная влажность До 80 %, без конденсата
