Промежуточный повторитель PCM2R

Технические характеристики
Документация

Характерные особенности:

Увеличение расстояния до 2.4 км
Интерфейс линии G.703 2.048 Мбит/сек
Подавление дрожания фазы в приемном тракте
Уровень сигнала приемника от 0 до -43 dB
Возможность конвертации HDB3 в AMI и обратно
Внешний блок питания от сети или стационарной батареи
Декларация соответствия (замещает сертификат Минсвязи N OC/1-СПД-694)

Cronyx-PCM2R - это миниатюрный промежуточный повторитель стандарта G.703, предназначеный для увеличения рабочей дальности оборудования E1. Cronyx-PCM2R позволяет работать на линиях с затуханием до 43 Дб.

Cronyx-PCM2R имеет возможность подключения к линиям с импедансом 75 или 120 Ом. Кодирование HDB3 или AMI (в зависимости от установленных перемычек).

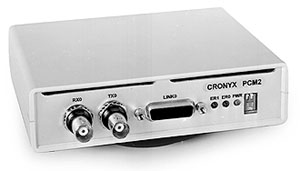

Конструктивно Cronyx-PCM2R выполнен в миниатюрном пластмассовом корпусе и использует внешний источник питания.

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Интерфейс G.703
Номинальная битовая скорость	2048 кбит/с
Разъем	DB15, розетка (для витой пары) BNC (для коаксиального кабеля)
Кодирование	HDB3, AMI (в зависимости от установленных перемычек)
Контроль ошибок	Нарушение кодирования
Максимальная длина регенерационного участка	2,4 км (для кабеля ТПП-0,5)
Импеданс линии	120 Ом (симметричные витые пары) 75 Ом (коаксиальный кабель)
Уровень сигнала на входе приемника	от 0 до -43 dB
Подавление фазового дрожания	В приемном тракте, ослабление 120 UIpp
Максимальное значение фазового дрожания	соответствует рекомендации ITU-T G.823
Защита от перенапряжений	TVS
Защита от сверхтоков	плавкий предохранитель
Скремблирование данных	Отключаемый скремблер для одного из каналов
Диагностические режимы
Шлейфы	Локальный по линии G.703, в обе стороны независимо
Габариты и вес
Исполнение	Настольное с внешним блоком питания
Габариты (без блока питания)	140 мм x 114 мм x 35 мм
Вес (без блока питания) не более	150 г
Электропитание (через внешний источник питания)
от сети переменного тока (модель -AC)	100 - 240 В, 47 - 63 Гц
от источника постоянного тока (модель -DC)	40-60 В
Потребляемая мощность	не более 20 Вт
Условия эксплуатации и хранения
Рабочий диапазон температур	от 0^oС до +50^oС
Диапазон температур хранения	от -40^oС до +85^oС
Относительная влажность	До 80%, без конденсата
