Оптоволоконный модем FOM8-E3

Оборудование снято с производства, рекомендуемая замена: Отсутствует

Технические характеристики
Применение изделия
Параметры оптического модуля
Документация

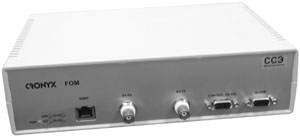

Оптоволоконный модем FOM8-E3 Характерные особенности:
  • Передача канала E3 (G.703, 34368 кбит/с) как с цикловой организацией (режим Framed), так и без неё (режим Unframed) через волоконно-оптическую линию
  • Одномодовое или многомодовое волокно, расстояние до 150 км, возможность работы по одному волокну
  • Соответствие стандартам МККТТ G.703, G.751, G.823, G.955
  • Локальный и удалённый шлейфы по оптической линии
  • Локальный шлейф по каналу E3
  • Режим мониторинга канала E3
  • Встроенный измеритель уровня ошибок (BER-тестер)
  • Консольный порт RS-232
  • Удалённое управление SNMP через отдельный порт Ethernet
  • Аварийная сигнализация ("сухие контакты" реле)
  • Настольное исполнение или исполнение 1U для установки в стойку 19"
  • Встроенный блок питания от сети или батареи
  • Сертификат Минсвязи N OC/1-СП-911

Устройство FOM8-E3 представляет собой модем, позволяющий передавать канал E3 (34368 кбит/с) по волоконно-оптической линиии. Он позволяет создавать дуплексные синхронные каналы передачи данных на расстояния, существенно превышающие возможности проводных модемов (до 150 км). Применение FOM8 может быть оправдано и на коротких линиях с целью защиты передаваемых данных или в условиях сильных электромагнитных помех.

FOM8-E3 имеет два варианта исполнения: настольное и для размещения в стойке 19''.

Модем может быть оборудован различными оптическими модулями.

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Применение изделия

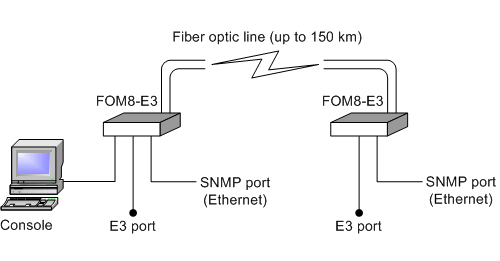

Общая схема применения изделия

Общая схема применения изделия

Управление устройством может производиться через интерфейс RS-232 с помощью терминала ASCII (консоли), либо через Ethernet по протоколу SNMP.

Модем может работать в двух режимах: Unframed и Framed.

В режиме Unframed данные передаются по полной полосе в "прозрачном" режиме.

Если поток E3 фреймированный и бит NAT фрейма E3 не используется оборудованием, подключённым к портам E3, то устройства (локальное и удалённое) можно перевести в режим Framed. В этом режиме между устройствами создаётся служебный канал, позволяющий управлять удалённым устройством и производить мониторинг его состояния с консоли локального устройства.

Совместимость по оптическому каналу

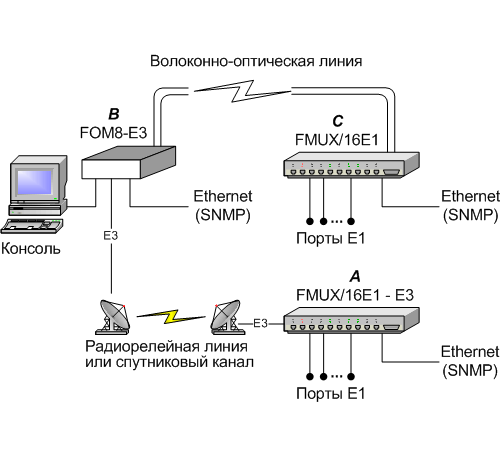

Устройство совместимо по оптическому каналу с другими изделиями Кроникс Микро. Рассмотрим, например, следующую схему:

Совместимость по оптическому каналу

В данном случае 16 каналов E1 передаются по радиорелейной линии (или спутниковому каналу) и далее по оптоволоконной линии. Приёмопередающее радиооборудование имеет интерфейс E3. Мультиплексор A (Cronyx FMUX/16E1-E3) преобразует 16 потоков E1 в поток E3. Модем B (Cronyx FOM8-D13-E3) передаёт полученный поток E3 по оптоволоконной линии в мультиплексор C (Cronyx FMUX/16E1-D13), который восстанавливает 16 потоков E1.

В приведённой схеме FOM8-E3 может быть использован как в режиме Unframed, так и в режиме Framed. В последнем случае появляется возможность* удалённого входа с консоли модема B в мультиплексор C для мониторинга его состояния, изменения параметров конфигурации, управления шлейфами на портах E1 и сброса устройства.

*) Примечание: для мультиплексоров с прошивкой (firmware) от 12.01.2004 или позднее.

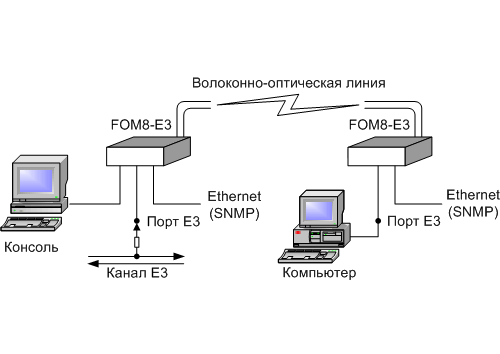

Режим мониторинга канала E3

Устройство может быть использовано для удалённого мониторинга работающего канала E3:

Режим мониторинга канала E3

В режиме мониторинга приемник E3 подключается через внешние резисторы к нужной линии канала E3, а передатчик Е3 выключается. Затухание сигнала на резисторах компенсируется дополнительным усилением. Принимаемые данные можно передать в компьютер для обработки (для этого в компьютерах с шиной PCI можно использовать плату Tau-PCI-E3 производства Кроникс Микро).

Технические характеристики

Интерфейс E3
Разъёмы BNC
Кодирование HDB3
Контроль ошибок Нарушение кодирования
Импеданс линии 75 Ом несимметричный (коаксиал)
Уровень сигнала приемника От 0 до -15 дБ
Допустимая длина кабеля До 400 м
Защита от перенапряжений Сидакторы
Защита от сверхтоков Плавкие предохранители
Интерфейс аварийной сигнализации
Тип разъёма DB-9 (розетка)
Ток контактов реле До 600 мА
Напряжение на контактах реле До 110 В постоянного тока или 125 В переменного тока
Консольный порт
Тип интерфейса, разъём RS-232 DCE, DB-9 (розетка)
Протокол передачи данных Асинхронный, 9600 бит/с, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы DTR, DSR, CTS, RTS, CD
Порт управления SNMP
Тип интерфейса Ethernet 10Base-T
Разъём RJ-45
Диагностические режимы
Шлейфы Локальный на порту E3, локальный и удалённый на оптической линии
Измеритель уровня ошибок Встроенный
Управление Через управляющий порт RS-232, через SNMP или с удалённого устройства
Габариты и вес
Настольное исполнение 210 мм x 260 мм x 70 мм; 1,3 кг
Исполнение для установки в стойку 19'' 444 мм x 262 мм x 44 мм; 3,4 кг
Электропитание
От сети переменного тока 176-264 В, 50 Гц
От источника постоянного тока 36-72 В
Потребляемая мощность Не более 12,5 Вт
Условия эксплуатации
Температура От 0 до 50 oС
Относительная влажность До 80 %, без конденсата

Параметры оптического модуля

Параметр TM13 TS13 TS15 TW13 TW15 DW13 DW15
Тип оптического волокна Многомод.
50/125
Одномод.
9/125
Одномод.
9/125
Одномод.
9/125
Одномод.
9/125
Одномод.
9/125
Одномод.
9/125
Количество волокон Два Два Два Одно Одно Два Два
Бюджет оптического кабеля, не менее 13 дБ 29 дБ 29 дБ 26 дБ 26 дБ 17 дБ 17 дБ
Ограничение на минимальную длину оптического кабеля Нет Нет Нет Нет Нет Нет Нет
Максимальная длина оптического кабеля (зависит от параметров кабеля) 2 - 5 км 40 - 80 км 80 - 150 км 40 - 60 км 40 - 60 км 25 - 40 км 25 - 40 км
Примечание Содержит WDM, работает в паре с оптическим модулем TW15 Содержит WDM, работает в паре с оптическим модулем TW13 Содержит WDM, работает в паре с оптическим модулем DW15 Содержит WDM, работает в паре с оптическим модулем DW13
Излучатель
Тип излучателя LED FP LD DFB LD FP LD DFB LD FP LD DFB LD
Длина волны 1310 нм 1310 нм 1550 нм 1310 нм 1550 нм 1310 нм 1550 нм
Средняя выходная оптическая мощность, не менее -19 дБм -5 дБм -5 дБм -8 дБм -8 дБм -14 дБм -14 дБм
Ширина спектра 200 нм 3 нм 1 нм 3 нм 1 нм 4 нм 2 нм
Приёмник
Допустимая средняя входная оптическая мощность, не менее -14 дБм -3 дБм -3 дБм -3 дБм -3 дБм 0 дБм 0 дБм
Чувствительность приемника, не более -32 дБм -34 дБм -34 дБм -34 дБм -34 дБм -31 дБм -31 дБм

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF  Оптический модем FOM8-E3 - руководство по установке и эксплуатации.
PDF  Optical modem FOM8-E3 - Installation and Operating Manual
MIB  MIB-файлы для SNMP-управления
