Характерные особенности: организация от 2 до 16 независимых каналов по одному или двум оптическим волокнам с использованием грубого спектрального мультиплексирования (Coarse WDM); радикальное повышение пропускной способности оптического волокна за счет одновременной независимой передачи данных на различных длинах волн; возможность одновременной независимой работы разнообразных сервисов по одному или двум оптическим волокнам с использованием имеющегося стандартного оборудования путем установки в него оптических трансиверов CWDM; наличие в линейке оборудования Add-Drop мультиплексоров позволяет создавать разнообразные многозвенные схемы связи по общему оптическому волокну; соответствие рекомендациям ITU-T G.694.2, G.695; возможность дальнейшего расширения пропускной способности путем подключения аппаратуры уплотнения DWDM к имеющимся каналам CWDM; настольное исполнение, исполнение высотой 1U для установки в стойку 19 дюймов; устройство не требует внешнего питания.

FMUX/M-CWDM представляет собой стандартный CWDM мультиплексор для работы в диапазоне длин волн от 1311 нм до 1611 нм. В зависимости от кода заказа устройство имеет 4, 8 или 16 цветных каналов и использует 1 или 2 волокна для передачи общего канала.

В устройствах для работы по одному волокну каждый цветной канал имеет один разъем и может использоваться для передачи данных в выбранном направлении, при этом любые два цветных канала могут использоваться для организации дуплексного канала передачи данных. Для получения минимального затухания в этом случае рекомендуется использовать сбалансированные пары устройств, что обозначено в коде заказа оборудования как конфигурации мультиплексора ‘M’ и ‘D’.

В устройствах для работы по двум волокнам каждый цветной канал является дуплексным и имеет два отдельных разъема для приема и передачи данных.

К каналам CWDM может быть подключено имеющееся стандартное оборудование с оптическим интерфейсом путем замены в нем обычного оптического трансивера на трансивер CWDM с выбранной длиной волны передатчика и соответствующей скоростью передачи данных.

Устройство можно использовать как настольное, крепить на стену (крепёжные кронштейны входят в комплект поставки изделия) или устанавливать в стойку 19 дюймов. Специальная крепёжная панель высотой 1U для размещения двух устройств приобретается отдельно. Код заказа 1U2.

Работа по одному волокну

В устройствах для работы по одному волокну каждый имеющийся цветной канал является двунаправленным и снабжен одним оптическим разъемом. Обычно цветные каналы объединяются в пары, в которых к одному из каналов подключается выход оптического трансивера с соответствующей длиной волны, а к другому - вход широкополосного приемника того же оптического трансивера.

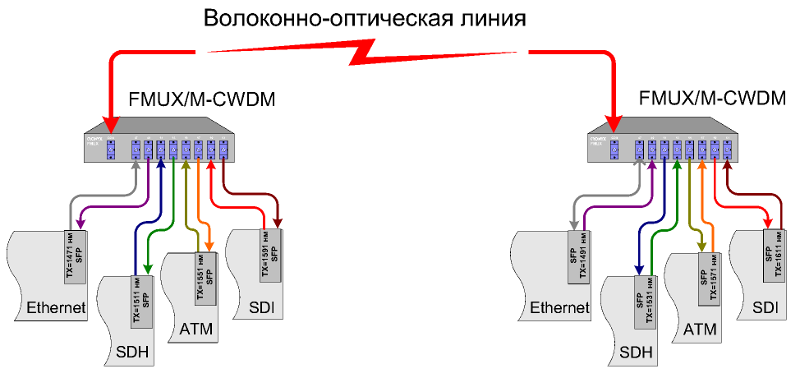

Как видно из рисунка каждая пара соседних длин волн формирует дуплексный оптический канал, к которому подключено стандартное оборудование - коммутатор Ethernet, SDH мультиплексор, ATM switch и цифровая система видеонаблюдения. При этом обеспечивается независимая передача данных между каждой парой стандартных устройств по одному общему волокну.

Для обеспечения минимального и равномерного затухания внутри устройства рекомендуется использовать парами мультиплексоры конфигураций M и D. Пары мультиплексоров одинаковых конфигураций (M-M или D-D) также будут работать, но потери в устройствах на отдельных длинах волн могут удвоиться.

Работа по двум волокнам

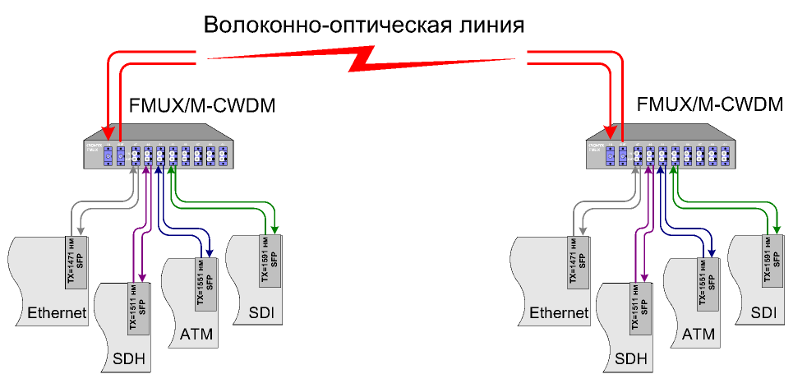

В устройствах для работы по двум волокнам каждый имеющийся цветной канал снабжен двумя оптическими разъемами, к одному из которых подключается передатчик оптического трансивера с соответствующей длиной волны, а к другому - приемник того же трансивера. Таким образом на каждой длине волны формируется дуплексный оптический канал по двум оптическим волокнам:

Разъемы OUT общего канала соединены с разъемами IN противоположного устройства. К спектральному мультиплексору подключен тот же набор стандартных устройств, что и в предыдущем примере. Для каждого сервиса прием и передача ведутся на одинаковой длине волны. В результате осталось еще четыре свободных спектральных канала, которые можно использовать для проброса дополнительных сервисов.

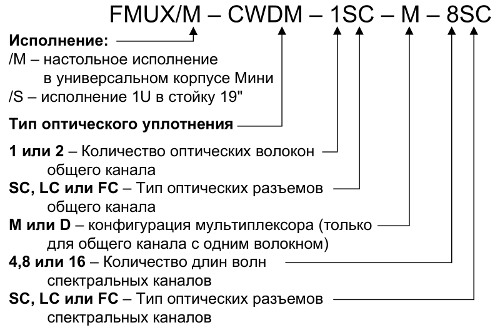

Коды заказа:

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

В зависимости от числа каналов спектральный мультиплексор использует следующие длины волн:
4-канальный - 1471, 1491, 1511 и 1531 нм;
8-канальный - 1471, 1491, 1511, 1531, 1551, 1571, 1591 и 1611 нм;
16-канальный - 1311, 1331, 1351, 1371, 1391, 1411, 1431, 1451, 1471, 1491, 1511, 1531, 1551, 1571, 1591 и 1611 нм;
