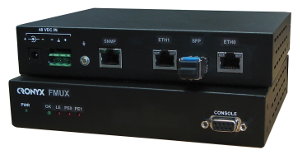

Оптоволоконные мультиплексоры FMUX/M-2GE (Gigabit Ethernet медиаконвертеры)

Технические характеристики
Документация

Характерные особенности

2 портa Gigabit Ethernet (10/100/1000Base-T) в одном устройстве;
Независимая передача данных портов Gigabit Ethernet (10/100/1000Base-T);
Для подключения оптоволоконных линий используются SFP оптомодули;
Консольный порт RS-232 для мониторинга и управления;
Индикаторы мультиплексора отображают готовность каналов;
Дополнительный порт Ethernet 10/100Base-T для мониторинга по SNMP;
Исполнение в универсальном корпусе типа Мини;
Питание 48/60 VDC;
Сертификат соответствия N ОС-6-СП-1998

Оптоволоконные мультиплексоры(медиаконвертеры) FMUX/M-2GE c портами Gigabit Ethernet обеспечивают независимую передачу по волоконно-оптической линии двух каналов Ethernet 10/100/1000Base-T.

Мультиплексор оснащен светодиодными индикаторами, отображающими готовность каналов, исправность оптического трансивера.

Управление устройством осуществляется через порт RS-232 с помощью терминала ASCII.

Мониторинг устройств может производиться по протоколу SNMP через дополнительный порт Ethernet 10/100Base-T.

Конструктивно FMUX/M выполнен в металлическом корпусе типа Мини.

Электропитание устройств FMUX/M осуществляется от источника постоянного тока напряжением 36-72 В. Возможно питание от сети ~198-242 В через внешний адаптер Cronyx AC-DC-48 (приобретается отдельно).

Для подключения оптоволоконных линий используются компактные сменные оптомодули (SFP, Small Form-factor Pluggable), допускающие замену без выключения питания устройства.

Схема применения FMUX/M-2GE

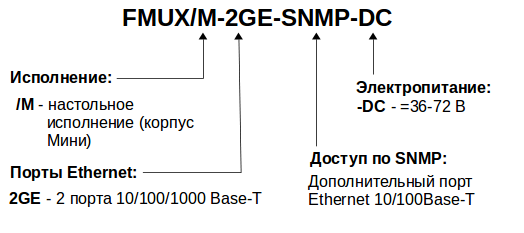

Коды заказа:

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Оптический модуль (трансивер)
Номинальная скорость передачи	2,5 Гбит/с
Исполнение	SFP (Small Form-factor Pluggable), компактный сменный оптомодуль, допускает замену без выключения питания
Соответствие стандартам	SFP MSA (INF-8074i), ITU-T G.695
Порт Gigabit Ethernet (10/100/1000BaseT - 2 порта)
Тип интерфейса	IEEE 802.3ab 10/100/1000BASE-T (10/100/1000BASE-TX)
Среда передачи	UTP Cat. 5e (неэкранированная витая пара категории 5e)
Режим работы	10/100 Mbps half/full duplex, 1000 Mbps full duplex
Разъём	RJ-45 (розетка)
Консольный порт
Тип интерфейса, разъем	RS-232 DCE, DB-9 (розетка)
Протокол передачи данных	Асинхронный, 9600 бит/с, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы	DTR, DSR, CTS, RTS, CD
Порт мониторинга SNMP
Тип интерфейса	Ethernet 10/100Base-T
Разъём	RJ-45
Габариты и вес
Исполнение	Настольное (возможно крепление на стену или установка в стойку 19 дюймов при помощи крепёжной панели высотой 1U)
Габариты	180 мм x 156 мм x 36 мм
Вес	700 г
Электропитание
От источника постоянного тока	36-72 В
Потребляемая мощность	Не более 20 Вт
Условия эксплуатации и хранения
Диапазон рабочих температур	От 0° до +50°С
Диапазон температур хранения	От -40° до +85°С
Относительная влажность	До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

Руководство по установке и эксплуатации
