Оптоволоконный мультиплексор FMUX/K-E1
(с поддержкой кольцевой архитектуры)
Технические характеристики
Параметры оптического модуля
Документация
|
Характерные особенности
|
Оптоволоконный модем-мультиплексор FMUX/K-E1 имеет интерфейс G.703 2048 кбит/с и обеспечивает прозрачную передачу по волоконно-оптической линии канала E1 (канала передачи данных, имеющего интерфейс в соответствии с рек. ITU-T G.703 для передачи данных с номинальной битовой скоростью 2048 кбит/с с цикловой организацией в соответствии с ITU-T G.704/ИКМ-30 или без цикловой организации).
Мультиплексор FMUX/K-E1 совместим по оптической линии с другими устройствами семейства FMUX и поддерживает работу с ними в режиме "точка-точка" или в кольце. Существуют различные модели кольцевых мультиплексоров FMUX в конструктивном исполнении для каркаса 3U11, для стойки 19" и в универсальном корпусе типа Мини с интерфейсами E1 (до 16 каналов), Ethernet, V.35/RS-530/RS-449/RS-232/X.21, позволяющие одновременно передавать через оптическую линию данные от перечисленных интерфейсов. При организации кольцевой схемы по одной оптической линии можно передать до 44 каналов E1/G.703 2048 кбит/с.

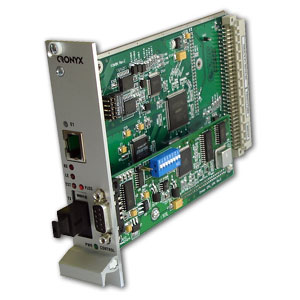

Конструктивно FMUX/K-E1 выполнен в виде модуля для установки в каркас 3U11 высотой 3U для стойки 19". Кроме того, возможна установка устройства в одноместное настольное шасси 3U1 для автономного использования. Мультиплексор оснащен светодиодными индикаторами, отображающими состояние интерфейсов устройства и диагностические режимы.
Управление устройством может осуществляться через консольный порт (порт с интерфейсом RS-232 для подключения терминала). При подключении консоли возможен просмотр информации о состоянии устройства, детальная настройка режимов работы устройства, тестирование линий с помощью встроенного BER-тестера, включение диагностических шлейфов, просмотр счетчиков ошибок и др. функции управления устройством. Установленная конфигурация может быть сохранена в неразрушаемой памяти, при этом она будет автоматически восстанавливаться при подаче питания или сбросе устройства.
При установке в каркас 3U11 с платой мониторинга и управления RMC2/K обеспечивается возможность управления устройством с консоли RMC2/K. При этом также предоставляется возможность подключения к IP-сети через порт Ethernet платы RMC2/K для мониторинга состояния устройств по протоколу SNMP и доступа к консоли по протоколу telnet.
Для тестирования каналов из локального узла при отсутствии персонала на удаленном конце линии предусмотрена возможность удалённого входа (только для режима "точка - точка"). Передача команд удалённому устройству осуществляется по дополнительному служебному каналу, использующему имеющуюся оптическую линию.
Встроенный BER-тестер позволяет проводить измерение уровня ошибок в оптическом тракте. Измерения проводятся на фиксированном или псевдослучайном коде согласно рекомендации О.151 (длина последовательности - 223 - 1 = 8388607 бит).
При соединении двух устройств семейства FMUX по оптической линии автоматически выбирается режим работы "точка-точка". При этом между устройствами работает служебный канал, возможно удаленное управление и мониторинг по оптической линии. Также возможна совместная работа в кольце с другими устройствами семейства FMUX.
На рисунке приведена типовая схема применения изделия (режим "точка - точка") в паре с модемом-мультиплексором FMUX/M-E1:
Коды заказа:
Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.
| Интерфейс E1 | |
|---|---|
| Номинальная битовая скорость | 2048 кбит/с |
| Разъём | RJ-48 (розетка 8 контактов) |
| Кодирование | HDB3 или AMI |
| Цикловая структура | Прозрачная передача потока как с цикловой структурой (Framed G.704), так и без цикловой структуры (Unframed G.703) |
| Контроль ошибок | Нарушение кодирования |
| Импеданс линии | 120 Ом симметричный (витая пара) |
| Уровень сигнала приемника | От 0 до -43 дБ |
| Подавление фазового дрожания | В приёмном тракте |
| Защита от перенапряжений | TVS |
| Защита от сверхтоков | Плавкий предохранитель |
| Консольный порт | |
| Тип интерфейса, разъем | RS-232 DCE, DB-9 (розетка) |
| Протокол передачи данных | Асинхронный, 9600 бит/сек, 8 бит/символ, 1 стоповый бит, без четности |
| Модемные сигналы | DTR, DSR, CTS, RTS, CD |
| Диагностические режимы | |
| Шлейфы | Локальный и удаленный по оптической линии, на порту E1, tributary на порту E1 |
| Измеритель уровня ошибок | Встроенный (BERT) |
| Управление | Через консольный порт, с удалённого устройства, с консоли платы управления каркасом; мониторинг состояния по SNMP (при установке в каркас 3U11 с платой управления RMC2/K) |
| Габариты и вес | |
| Габариты | 190 мм x 130 мм x 30 мм |
| Вес | 300 г |
| Электропитание | |
| От источника постоянного тока | +5 В |
| Потребляемая мощность, не более | 8 Вт |
| Условия эксплуатации и хранения | |
| Рабочий диапазон температур | От 0 до +50°С |
| Диапазон температур хранения | От -40 до +85°С |
| Относительная влажность | До 80 %, без конденсата |
Руководство по установке и эксплуатации
