Оптоволоконные мультиплексоры FMUX (Gigabit Ethernet медиаконвертеры)

Технические характеристики
Документация

FMUX Характерные особенности
  • 8, 6, 4 или 2 портa Gigabit Ethernet (10/100/1000Base-T) в одном устройстве
  • Передача данных с использованием одноволоконной оптической линии
  • Независимая передача данных портов Gigabit Ethernet (10/100/1000Base-T)
  • Консольный порт RS-232 для мониторинга и управления
  • Индикаторы мультиплексора отображают готовность каналов
  • Дополнительный порт Ethernet 10Base-T для мониторинга по SNMP (для FMUX/S)
  • Различные конструктивные исполнения:
    /K - в виде модулей для каркаса 3U11
    /M - в универсальном корпусе типа Мини
    /S - высотой 1U для 19-дюймовой стойки
  • Питание 220VAC, 48/60 VDC или в составе каркаса;
  • Сертификат Минсвязи N ОС-2-СП-1458

Оптоволоконные мультиплексоры(медиаконвертеры) FMUX c портами Gigabit Ethernet обеспечивают независимую передачу по волоконно-оптической линии каналов Ethernet 10/100/1000Base-T.

Мультиплексор оснащен светодиодными индикаторами, отображающими готовность каналов, исправность оптического трансивера.

Управление устройством осуществляется через порт RS-232 с помощью терминала ASCII.

Мониторинг устройств может производиться по протоколу SNMP через дополнительный порт Ethernet 10Base-T (для моделей FMUX/S).

Конструктивно FMUX/S выполнен в металлическом корпусе высотой 1U с возможностью монтажа в стойку 19 дюймов.

Конструктивно FMUX/M выполнен в металлическом корпусе типа Мини.

Электропитание устройств FMUX/M осуществляется от источника постоянного тока напряжением 36-72 В. Возможно питание от сети ~198-242 В через внешний адаптер Cronyx AC-DC-48 (приобретается отдельно).

Конструктивно FMUX/K выполнен в виде модуля для установки в каркас 3U11 высотой 3U для стойки 19". Кроме того, возможна установка устройства в одноместное настольное шасси 3U1 для автономного использования.

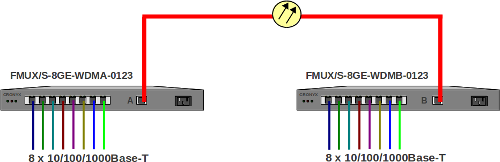

Схема применения

Схема применения FMUX/S-8GE

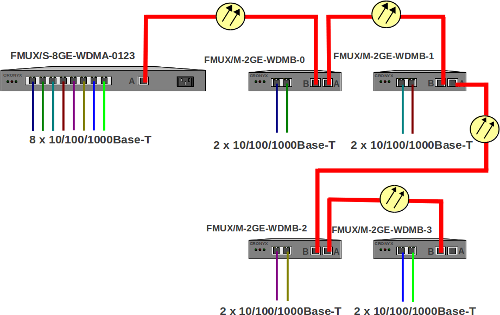

Схема применения

Схема применения FMUX/S и FMUX/M

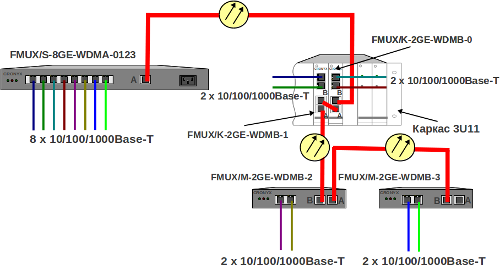

Схема применения

Схема применения: FMUX/S, FMUX/M, FMUX/K

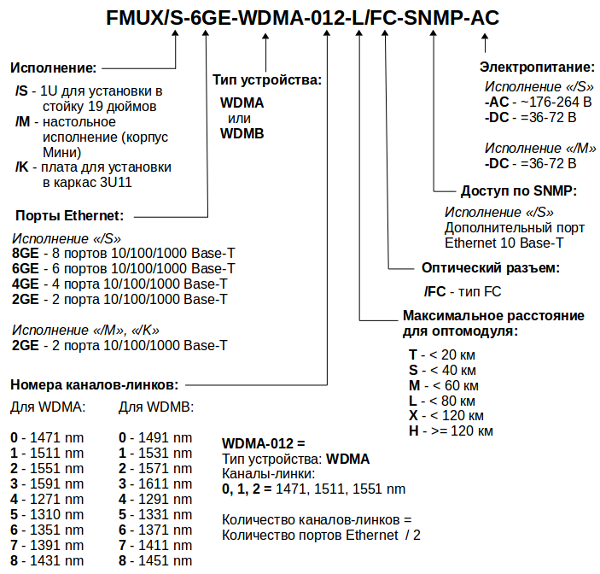

Коды заказа:

Коды заказа

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Порт Gigabit Ethernet (1000Base-T)
Тип интерфейса IEEE 802.3ab 10/100/1000BASE-T (10/100/1000BASE-TX)
Среда передачи UTP Cat. 5e (неэкранированная витая пара категории 5e)
Режим работы 10/100 Mbps half/full duplex, 1000 Mbps full duplex
Разъём RJ-45 (розетка)
Консольный порт
Тип интерфейса, разъем RS-232 DCE, DB-9 (розетка)
Протокол передачи данных Асинхронный, 9600 бит/с, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы DTR, DSR, CTS, RTS, CD
Порт мониторинга SNMP
Тип интерфейса Ethernet 10Base-T
Разъём RJ-45
Габариты и вес для FMUX/S
Исполнение 1U в стойку 19 дюймов
Габариты 444 мм x 262 мм x 44 мм
Вес Не более 4 кг
Электропитание для FMUX/S
От сети переменного тока 176-264 В, 50 Гц
От источника постоянного тока 36-72 В
Потребляемая мощность Не более 80 Вт
Габариты и вес для FMUX/M
Исполнение Настольное (возможно крепление на стену или установка в стойку 19 дюймов при помощи крепёжной панели высотой 1U)
Габариты 180 мм x 156 мм x 36 мм
Вес 700 г
Электропитание для FMUX/M
От источника постоянного тока 36-72 В
Потребляемая мощность Не более 20 Вт
Габариты и вес для FMUX/K
Габариты 190 мм x 130 мм x 30 мм
Вес 300 г
Электропитание для FMUX/K
От источника постоянного тока +5 В
Потребляемая мощность, не более 8 Вт
Условия эксплуатации и хранения
Диапазон рабочих температур От 0° до +50°С
Диапазон температур хранения От -40° до +85°С
Относительная влажность До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF Руководство по установке и эксплуатации
