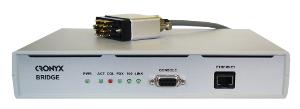

Удаленный мост Ethernet

Технические характеристики
Документация

Удаленный мост Ethernet Характерные особенности:
  • Интерфейс локальной сети 100Base-T
  • Синхронный интерфейс V.35, RS-530, RS-232 или X.21
  • Поддержка виртуальных сетей (VLAN)
  • Максимальный размер пакета 1600 байт
  • Таблица ЛВС на 15000 MAC-адресов
  • Скорость передачи данных до 10 Мбит/сек
  • Автоматическое обучение и адаптация
  • Совместимость с маршрутизаторами Cisco

Образует высокопроизводительный самообучающийся удаленный мост Ethernet, предназначенный для расширения и соединения ЛВС по инфраструктурам типа сплошного битового потока.

Мост автоматически запоминает MAC-адреса в ЛВС, к которой он подключается, и пересылает по каналам глобальных сетей только кадры, направленные в другую ЛВС. В таблице адресов хранится до 15000 ЛВС адресов, и она автоматически обновляется. Буфер может содержать до 256 кадров.

Схема применения:

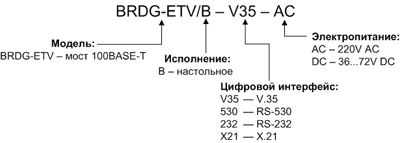

Коды заказа:

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Интерфейс Ethernet
Тип интерфейса 100Base-T / 10Base-T (UTP)
Тип разъема RJ-45
Совместимость IEEE 802.3/Ethernet V.2
Параметры моста
Размер таблицы адресов 15000 адресов
Размер буфера 256 кадров
Размер пакета до 1600 байт
Протокол Transparent (совместим с RAD) или Cisco-HDLC bridging IEEE protocol, устанавливается автоматически
Приоретизация трафика 8 уровней QoS
Цифровой интерфейс
Тип интерфейса, разъем V.35, M-34 (вилка) или
RS-530, DB-25 (вилка) или
RS-232, DB-25 (вилка) или
X.21, DB-15 (вилка).

Из устройства выходит кабель длиной 20 см,
который заканчивается разъемом (вилкой)
Скорость до 10 Мбит/сек
Сигналы для V.35 / RS-530 / RS-232 TXC, RXC, DTR, CTS, RTS, CD
Сигналы для X.21 S, C, I
Управляющий порт
Тип интерфейса, разъем RS-232 DCE, DB-9 (розетка)
Протокол передачи данных Асинхронный, 9600 бит/сек, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы DTR, DSR, CTS, RTS, CD
Габариты и вес
Исполнение Настольное
Габариты 225 мм x 170 мм x 45 мм
Вес 0.9 кг
Электропитание
От сети переменного тока 100-240 В, 50 Гц, не более 0.4 А
От источника постоянного тока 36-72 В, не более 1.3 А
Условия эксплуатации
Температура От 0° до 50°С
Относительная влажность До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF  Модель BRDG-ETV - Руководство пользователя на русском языке

Модели, снятые с производства:

PDF  Модель BRDG-ETV Revision A - Руководство пользователя на русском языке
PDF  Модель BRDG - Руководство пользователя на русском языке
