CR611N – это 1-канальный оптический трансивер сигналов видео в формате SD/HD-SDI, который обеспечивает транспортировку одного канала видеосигнала высокой четкости через оптоволоконную линию. Также имеется обратный канал данных RS-485. Комплект CR611N состоит из передатчика CR611NT и приемника CR611NR, которые могут найти различные применения в широковещательном телевидении, при организации видеоконференций с высоким разрешением, в системах видеонаблюдения высокой четкости, интеллектуальных транспортных системах и системах общественной безопасности.

Характеристики:

• Использует технологию высокого разрешения без сжатия для транспортировки одного канала видеосигнала высокой четкости без потерь, с высоким качеством в реальном масштабе времени.
• Соответствует стандартам SMPTE-292M для HD-SDI и SMPTE-259M для SD-SDI, поддерживая скорости 1.485Gb/s и 270Mb/s
• CR611NT имеет один коаксиальный входной интерфейс SD/HD-SDI (BNC)
• CR611NR имеет один коаксиальный выходной интерфейс SD/HD-SDI (BNC)
• Cоответствие классу широковещательного оборудования SDI подтверждает прохождение теста сигналом SDI check field
• Поддерживаются видеоформаты 1080P@30,25,24, 1080I@60,50 и 720P@60,50,30,25,24
• Имеет встроенный кабельный эквалайзер и схему восстановления синхронизации
• Имеет индикаторы NOP(нет оптического сигнала), LOCK(захват входного сигнала) и VOUT(выходной сигнал в норме)
• Один обратный канал RS485, Полу-дуплекс, скорость до 115.2Kb/s
• Источник питания 12VDC
• Размеры: 104мм x 88мм x 28мм

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

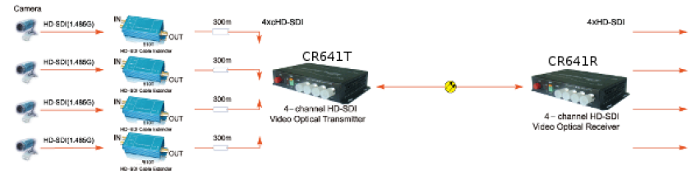

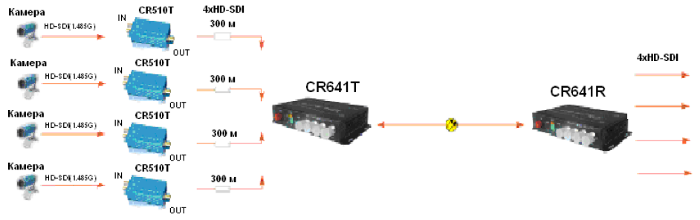

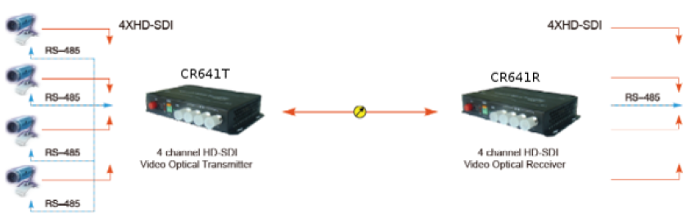

CR641 - это надежный и качественный 4-канальный оптический трансивер сигналов видео в формате HD-SDI. Использование технологий HD-VLFC™ (High Definition Visual Loss-Free Coding) и цифрового мультиплексирования обеспечивает транспортировку четырех каналов видеосигнала высокой четкости через оптоволоконную линию, реализуя высококачественную передачу видеосигнала без визуальных искажений. Кроме того, в CR641 организован один двунаправленный канал управления с интерфейсом RS485.
Комплект CR641 состоит из передатчика CR641T и приемника CR641R, которые могут найти различные применения в широковещательном телевидении, при организации видеоконференций с высоким разрешением, в системах видеонаблюдения высокой четкости, интеллектуальных транспортных системах и системах общественной безопасности.

Характеристики:

• Использует технологию HD-VLFC™ для транспортировки четырех каналов видеосигнала высокой четкости через оптоволоконную линию
• Оптический интерфейс
  • Двунаправленный одноволоконный оптический интерфейс с разъемами FC
  • Скорость приема - 1.5625Gb/s и скорость передачи - 4.64Mb/s (для CR641R )
  • Cкорость передачи - 1.5625Gb/s и скорость приема - 4.64Mb/s (для CR641T )
  • Длина оптической линии по умолчанию – 10 км, опционально – до 80 км
  • Индикаторы состояния NOP (нет оптического сигнала), LOF (потеря фрейминга) и ERR (битовая ошибка)
• Видеоинтерфейс
  • CR641R имеет четыре коаксиальных выходных интерфейса HD-SDI
  • CR641T имеет четыре коаксиальный входных интерфейсa HD-SDI или HD-VLFC
  • Имеются индикаторы состояния выходных портов и захвата сигнала на входных портах
  • Встроенные цепи защиты и подавления импульсных помех защищают от электростатического разряда и грозовых импульсов
  • Имеется встроенный кабельный эквалайзер
• Интерфейс RS485
  • Один двунаправленный канал RS485
  • Полу-дуплекс
  • Cкорость до 115.2Kb/s
  • Встроенные цепи защиты и подавления импульсных помех защищают от электростатического разряда и грозовых импульсов
• Поддерживаемые видеоформаты
  • 1080P@30,25,24
  • 1080I@60,50
  • 720P@60,50,30,25,24
• Стандарты
  • Соответствует стандарту SMPTE- 292M
  • Соответствует стандарту RS-485
• Питание
  • Потребляет не более 15 Вт от источника питания 12VDC, адптер питания 220VAC->12VDC в комплекте

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

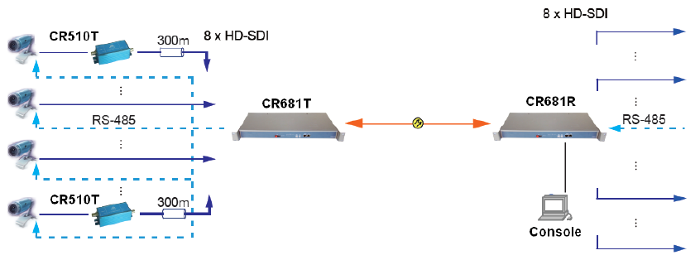

CR681 использует технологию цифрового мультиплексирования для транспортировки 8 каналов видео высокого разрешения через оптическую линию, обеспечивая высококачественную передачу видеосигналов. Кроме того, в CR681 организован один однонаправленный(по умолчанию)/двунаправленный канал данных с интерфейсом RS485 и один канал данных с интерфейсом RS-232, а также интерфейс управления с поддержкой командной строки и развитая платформа управления на основе протоколов SNMP_V1 и SNMP_V2, что дает отличные возможности управления устройством.
Комплект CR681 состоит из передатчика CR681T и приемника CR681R, которые могут найти различные применения в широковещательном телевидении, при организации видеоконференций с высоким разрешением, в системах видеонаблюдения высокой четкости, интеллектуальных транспортных системах и системах общественной безопасности.

Характеристики:

• Использует технологию цифрового мультиплексирования для транспортировки восьми каналов видеосигнала высокой четкости через оптоволоконную линию
• CR681T имеет восемь коаксиальных входных интерфейсов SD/HD-SDI (BNC)
• CR681R имеет восемь коаксиальных выходных интерфейсов SD/HD-SDI (BNC)
• Соответствует стандарту SMPTE-292M
• Cоответствие классу широковещательного оборудования SDI подтверждает прохождение теста сигналом SDI check field
• Поддерживаются видеоформаты 1080P@30,25,24, 1080I@60,50 и 720P@60,50,30,25,24
• Имеет встроенный кабельный эквалайзер
• Встроенные цепи защиты и подавления импульсных помех защищают от электростатического разряда и грозовых импульсов
• Имеются индикаторы состояния выходных портов и захвата сигнала на входных портах
• Индикаторы состояния NOP (нет оптического сигнала), LOF(потеря фрейминга) и ERR(битовая ошибка)
• Схема автоматической коррекции (APC) обеспечивает стабильную оптическую мощность
• Один однонаправленный (по умолчанию) / двунаправленный канал RS485, Полудуплекс, скорость до 115.2Kb/s
• Один канал RS232, скорость до 115.2Kb/s
• Один порт RS232(CONSOLE) используется для управления через интерфейс командной строки (CLI)
• Один управляющий интерфейс Ethernet(EMU) с поддержкой протоколов SNMP_V1 и SNMP_V2
• Стандартный конструктив 19” высотой 1U

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

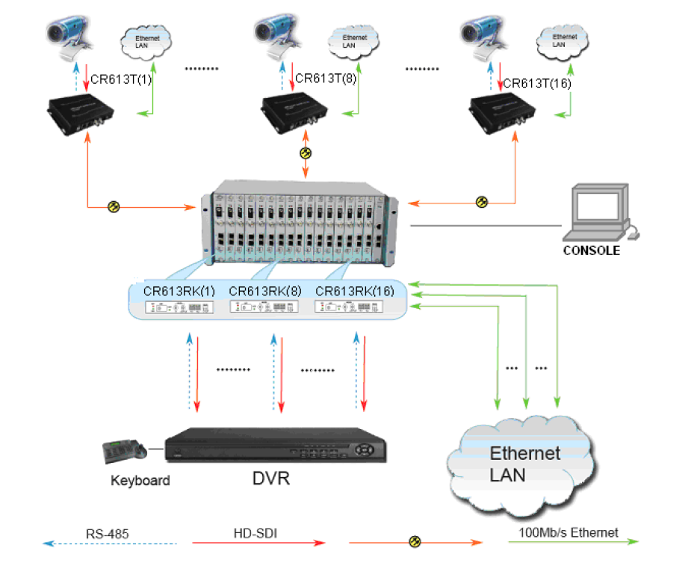

CR613 представляет собой надежный и качественный одноканальный оптический трансивер видеосигнала SD/HD-SDI, который обеспечивает высококачественную передачу видеосигнала по оптической линии без задержек и потерь. Кроме того, в CR613 имеются два интерфейса Ethernet, разделяющие полосу 100Mb, и один однонаправленный(по умолчанию)/двунаправленный канал данных RS-485.
Комплект CR613 состоит из передатчика CR613T и приемника CR613R, которые могут найти различные применения в широковещательном телевидении, при организации видеоконференций с высоким разрешением, в системах видеонаблюдения высокой четкости, интеллектуальных транспортных системах и системах общественной безопасности. Передатчик CR613T выполнен в виде настольного устройства, в то время как приемник CR613RK сделан в виде модуля для установки в каркас. Каркас высотой 4U для стойки 19” позволяет установить до 16 одноканальных приемников CR613RK. Также в каркас устанавливается модуль управления, который поддерживает интерфейс командной строки и мониторинг по протоколам SNMP_V1 и SNMP_V2. С обратной стороны каркаса имеются два отсека для блоков питания, что обеспечивает резервную защиту по питанию.

Характеристики:

• Соответствует стандартам SMPTE-292M и SMPTE-259M, поддерживает скорости передачи 1.485Gb/s и 270Mb/s
• Оптический передатчик CR613T имеет один вход SD/HD-SDI (BNC), один выход сквозного канала SD/ HD-SDI (BNC) и два интерфейса Fast Ethernet с поддержкой VLAN, совместно использующих полосу 100 Mb
• Оптический приемник CR613RK имеет один выход SD/HD-SDI (BNC) и два интерфейса Fast Ethernet с поддержкой VLAN, совместно использующих полосу 100 Mb
• Cоответствие классу широковещательного оборудования SDI подтверждается прохождением теста сигналом SDI check field
• Поддерживаются видеоформаты 1080P@30,25,24,1080I@60,50 and 720P@60,50,30,25,24
• Содержит встроенный кабельный эквалайзер
• Встроенная защита от статики и импульсных помех препятствует выходу оборудования из строя при воздействии электростатических и грозовых разрядов
• Имеется индикаторы пропадания оптического сигнала NOP, наличия выходного видеосигнала OUT и захвата входного видеосигнала LOCK
• Схема автоматической коррекции обеспечивает стабильную оптическую мощность
• Имеется один однонаправленный (по умолчанию)/двунаправленный канал RS485 channel, работающий в режиме полудуплекса на скорости до 115.2 Kbps
• Интерфейс управления RS232 (CONSOLE) поддерживает управление в режиме командной строки
• Один общий интерфейс управления Ethernet (EMU) и один интерфейс Ethernet для каскадирования (EMU-EX) поддерживают протоколы SNMP_V1 и SNMP_V2

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

Интерфейс HD-SDI (расшифровывается как high-definition serial digital interface) успешно используется в широковещательном телевидении, при организации видеоконференций с высоким разрешением, в системах видеонаблюдения высокой четкости, интеллектуальных транспортных системах и системах общественной безопасности. Однако дальность передачи видеосигнала при использовании типового коаксиального кабеля 75 Ом (например, кабеля SYV-75-5) составляет менее 100 м, что ограничивает применение HD-SDI.

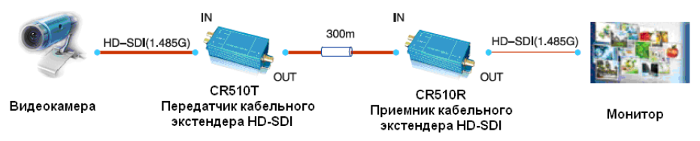

Комплект CR510 представляет из себя кабельный экстендер HD-SDI. В состав комплекта входят кабельный передатчик CR510T и кабельный приемник CR510R, которые позволяют увеличить расстояние передачи видеосигнала по коаксиальному кабелю до 300 метров. Кабельный передатчик CR510T также может подключаться напрямую к CR641T (4-канальный передатчик видеосигналов HD-SDI по оптической линии).

Характериcтики:

• Компактный дизайн: длина – 90 мм, ширина – 46 мм, высота – 29 мм
• Видеоформаты
  • 1920x1080P@30,25,24
  • 1920x1080i@60,50
  • 1280x720P@60,50,30,25,24
• Типовая дальность передачи сигнала по коаксиальному кабелю 75 Ом: 300м
• Встроенный кабельный эквалайзер, схема восстановления тактовой частоты и кабельный драйвер
• Индикатор питания и индикатор захвата видеосигнала HD-SDI для контроля работы устройства
• Встроенная защита от электростатического разряда и импульсных перенапряжений препятствует выходу из строя в результате воздействия грозовых разрядов и статического электричества
• Вход и выход HD-SDI снабжены разъемами BNC 75 Ом
• Потребляемая мощность от внешнего источника питания +12VDC не более 3W
• Рабочая температура -30 ~ +60 °C
• Относительная влажность 0~85% без конденсата

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

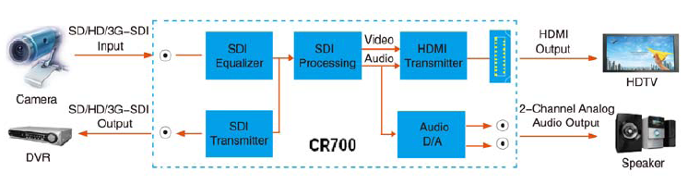

CR700 – это конвертер сигналов в формате SD-SDI/HD-SDI/3G-SDI в HDMI и аудио, который обеспечивает преобразование из цифрового видео SDI и до 8 его встроенных аудио каналов в HDMI без нарушения и задержки сигнала, а также выделяет из сигнала SDI два встроенных цифровых аудио сигнала и выводит их для подключения к внешним громкоговорителям. CR700 обеспечивает отличное качество звука и изображения при низкой потребляемой мощности.

Характеристики:

• Разъем BNC 75 Ом для входного сигнала SDI и выхода сквозного сигнала SDI
• Выходной интерфейс HDMI
• Два несбалансированных аудио-выхода RCA с импедансом 600 Ом
• Встроенный кабельный эквалайзер, схема восстановления синхронизации и кабельный драйвер
• Типовое расстояние: 300 м для SD-SDI, 140 м для HD-SDI и 100 м для 3G-SDI
• Индикаторы питания и захвата сигнала SDI для мониторинга состояния
• Встроенные цепи защиты от электростатики и импульсных помех предотвращают выход из строя от электростатического разряда и грозовых импульсов
• Вход питания +5VDC (подходит источник питания 5 или 10 W)
• Потребляемая мощность менее 3W
• Компактная конструкция размером 104мм х 88мм х 28 мм
• Диапазон рабочих температур: -30 ~ +60 °C
• Рабочая влажность от 0 до 95% без конденсата

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

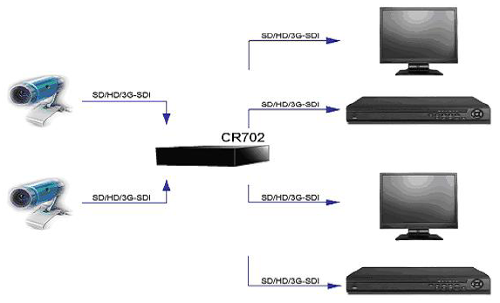

CR702 представляет собой надежный сдвоенный усилитель-распределитель 2х(1:2). Он состоит из двух одинаковых устройств формата 1:2, каждое из которых имеет один вход и два выхода и позволяет разделить видеосигнал от источника на два направления без ухудшения качества сигнала.

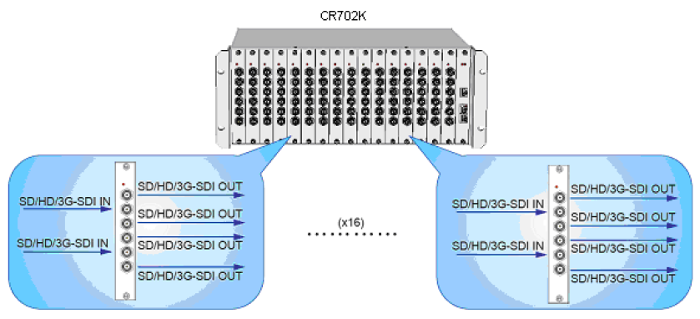

CR702 выпускается как в настольном исполнении, так и в исполнении для установки в каркас (модуль CR702K). Каркас шириной 19” и высотой 4U позволяет установить до 16 устройств с возможностью горячей замены.

Характеристики:

• Соответствует стандартам SMPTE-424M, SMPTE-292M и SMPTE-259M, поддерживает скорости передачи 2.97Gb/s, 1.485Gb/s и 270Mb/s
• Поддерживает видеорежимы: 1080P@60,50,30,25,24, 1080I@60,50, 720P@60,50,30,25,24, SD 525i и SD 625i
• Настольное исполнение содержит два усилителя-распределителя 1:2
• Каркас с модулями CR702K позволяет разместить до 32 усилителей-распределителей 1:2
• Каждый усилитель-распределитель имеет один вход и два выхода, на которые выдается видеосигнал без ухудшения качества.
• Содержит встроенный кабельный эквалайзер, схему восстановления тактовой частоты и кабельный драйвер
• Встроенная защита от статики и импульсных помех препятствует выходу из строя от электростатических и грозовых разрядов.

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

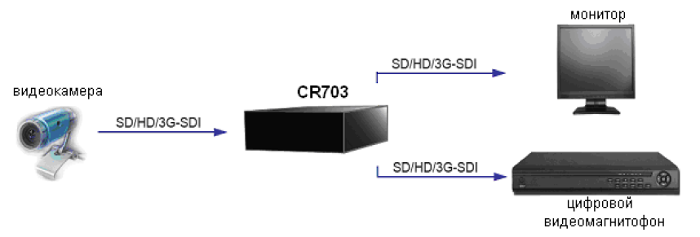

CR703 представляет собой надежный усилитель-распределитель 1:2 в настольном исполнении. Он имеет один вход и два выхода и позволяет разделить видеосигнал от источника на два направления без ухудшения качества сигнала.

Характеристики:

• Соответствует стандартам SMPTE-424M, SMPTE-292M и SMPTE-259M, поддерживает скорости передачи 2.97Gb/s, 1.485Gb/s и 270Mb/s
• Поддерживает видеорежимы: 1080P@60,50,30,25,24, 1080I@60,50, 720P@60,50,30,25,24, SD 525i и SD 625i
• имеет один вход и два выхода, на которые выдается видеосигнал без ухудшения качества
• Содержит встроенный кабельный эквалайзер, схему восстановления тактовой частоты и кабельный драйвер
• Встроенная защита от статики и импульсных помех препятствует выходу из строя от электростатических и грозовых разрядов

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®
