Модем QLink-3000/M-ETV-SNMP
Технические характеристики
Максимальное расстояние для кабеля 26 AWG (0.4 мм)
Документация
 |
Характерные особенности:
|
QLink-3000 - семейство модемов для физических линий, предназначенных для работы по одной витой паре длиной до 10 км (при диаметре жилы 0.6 мм). Максимальная скорость передачи данных составляет 2304 кбит/с.
Модели с двумя портами данных включают в себя мультиплексор и позволяют передавать два независимых потока данных по одной витой паре. Для решении проблемы "последней мили" для потоков E1 в семействе Qlink-3000 присутствует модем с интерфейсом E1 (G.703/G.704, 2048 kbps).

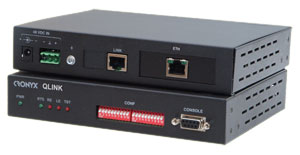

Модем Qlink-3000/M-ETV выполнен в настольном исполнении (в металлическом корпусе типа Мини). Устройство снабжено портом Ethernet и предназначено для передачи данных порта Ethernet по линии SHDSL с использованием протокола удаленного моста. Пара устройств Qlink-3000/M-ETV, связанных каналом SHDSL, образуют удаленный мост Ethernet (Remote Bridge) и служат для соединения локальных сетей.
Электропитание устройств Qlink-3000/M-ETV осуществляется от источника постоянного тока напряжением 36-72 В. Возможно питание от сети ~198-242 В через внешний адаптер Cronyx AC-DC-48 (приобретается отдельно).
Для управления устройством используется консольный порт (порт с интерфейсом RS-232 для подключения терминала).
В простых случаях настройка Qlink-3000/M-ETV может производиться с помощью микропереключателей на передней панели. Подключение консоли обеспечивает дополнительные возможности управления, включая детальную настройку режимов работы, тестирование линии с помощью встроенного BER-тестера, включение диагностических шлейфов, просмотр счетчиков ошибок и т.п. Имеется возможность доступа к меню совместимого удалённого устройства производства Cronyx с консоли локального устройства (remote login) .
Для доступа к информации о состоянии удалённого устройства и реализации режима удалённого входа используется служебный канал.
Примеры применения модемов QLink-3000:
Типовая схема включения модема Qlink-3000/M-ETV
Схема применения модема Qlink-3000/M-ETV
Коды заказа:
Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.
| Линейный интерфейс (Link) | |
|---|---|
| Требования к линии | Ненагруженная витая пара |
| Линейная скорость | от 208 до 2320 кбит/сек |
| Длина линии | До 10 км при диаметре жилы 0.6 мм, до 7.6 км при диаметре жилы 0.4 мм |
| Разъем | тип RJ (розетка, 8 контактов) |
| Кодирование | TC-PAM |
| Синхронизация передающего тракта | Internal (от внутреннего генератора) From DSL (от приемного тракта SHDSL) |
| Защита от перенапряжений | SIDACtor |
| Защита от сверхтоков | Плавкий предохранитель |
| Интерфейс Ethernet | |
| Тип интерфейса | Ethernet 10/100Base-T |
| Тип разъёма | RJ-45 (розетка) |
| Полоса пропускания | от 64 до 2304 кбит/с |
| Приоритезация трафика QoS | 8 уровней приоритета |
| Режим работы | 100 Mbps Full-duplex, 100 Mbps Half-duplex, 10 Mbps Full-duplex, 10 Mbps Half-duplex или Autonegotiation (автоматический выбор) |
| Размер таблицы ЛВС | 15000 MAC-адресов |
| Максимальный размер кадра | 1600 байт, включая заголовок MAC-уровня |
| Протоколы | Transparent или Cisco-HDLC bridging IEEE protocol, устанавливается автоматически |
| Консольный порт | |
| Тип интерфейса, разъем | RS-232 DCE, DB-9 (розетка) |
| Протокол передачи данных | Асинхронный, 9600 бит/сек, 8 бит/символ, 1 стоповый бит, без четности |
| Модемные сигналы | DTR, DSR, CTS, RTS, CD |
| Управление/мониторинг по протоколу SNMP (для моделей -SNMP) | |
| SNMP порт управления | совмещен с портом данных (10/100Base-T) |
| Диагностические режимы | |
| Шлейфы | Локальный, удаленный |
| Измеритель уровня ошибок | Встроенный |
| Управление | с микропереключателей на передней панели устройства, через управляющий порт RS-232, с удаленного устройства, по протокуолу SNMP (для моделей -SNMP) |
| Габариты и вес (без ножек и крепёжных кронштейнов) | |
| Габариты | 180 мм x 156 мм x 36 мм |
| Вес | 0,7 кг |
| Электропитание | |
| От источника постоянного тока | 36-72 В (возможно питание от сети ~198-242 В через внешний адаптер Cronyx AC-DC-48) |
| Потребляемая мощность | Не более 20 Вт |
| Условия эксплуатации и хранения | |
| Диапазон рабочих температур | От 0 до +50 °С |
| Диапазон температур хранения | От -40 до +85 °С |
| Относительная влажность | До 80 %, без конденсата |
Максимальное расстояние для кабеля 26 AWG (0.4 мм)
| Физическая скорость в линии | 272 Кбит/сек | 784 Кбит/сек | 2320 Кбит/сек |
| Скорость передачи данных | 256 Кбит/сек | 768 Кбит/сек | 2304 Кбит/сек |
| Расстояние для провода диаметром 0.4 мм | 7.6 км | 5.4 км | 4.0 км |
Модель QLink-3000/M-ETV. Руководство пользователя на русском языке
MIB-файлы для SNMP-управления
