Адаптер PCM64-PCI

Технические характеристики
Документация

PCM64-PCI Характерные особенности:
  • 2 канала G.703 с сонаправленным стыком, 64 кбит/с;
  • Режим удвоенной скорости 128 кбит/с;
  • Интерфейс ввода/вывода UART 16x50, 3 порта;
  • Управление через консольный порт;
  • Встроенный измеритель уровня ошибок – BER-тестер;
  • Возможность включить шлейф на локальном порту данных и шлейф на синхронном канале;
  • bypass-реле, обеспечивающее транзит внешних цепей при отключении питания устройства;
  • Шина PCI 32 бит, 5В
  • Декларация соответствия Д-ТМ-0215

Адаптер Cronyx PCM64-PCI предназначен для обмена данными между компьютерами со скоростью передачи данных от 1200 до 115200 бит/с. Передача данных осуществляется по синхронному последовательному каналу с сонаправленным стыком G.703 64 кбит/с. В качестве среды передачи используются 2 симметричные витые пары для каждого канала. Возможна передача данных при непосредственном соединении компьютеров или с использованием аппаратуры передачи данных с интерфесами G.703 64 кбит/с.

Адаптер осуществляет преобразование и передачу данных между шиной PCI компьютера и интерфейсом синхронного канала.

Устройство представляет собой 2-канальный адаптер синхронных последовательных каналов и предназначено для использования в персональных компьютерах с архитектурой IBM PC, имеющих шину PCI 32 бит, 5В

Со стороны шины компьютера адаптер представляет собой трехканальный контроллер UART 16x50 и может обслуживаться соответствующим стандартным драйвером операционной системы (в частности, в операционной системе QNX адаптер обслуживается стандартным драйвером devc-ser8250). Устройство представлено как три стандартных UART, два из которых служат для передачи данных, а третий используется для управления устройством (консольный порт).

Синхронные каналы G.703 64 кбит/с могут использоваться в стандартном режиме и в режиме удвоенной скорости передачи данных.
При использовании устройства для передачи данных на скоростях от 1200 до 57600 бит/с скорость работы синхронного канала составляет 64 кбит/с. В этом режиме параметры интерфейса синхронного канала соответствуют стандарту ITU-T G.703 для скорости передачи 64 кбит/с.
При передаче данных на скорости 115200 бит/с синхронный канал работает с удвоенной скоростью 128 кбит/с. В этом режиме сигналы в синхронном канале не соответствуют стандарту G.703.

Интерфейс синхронного канала в данном устройстве является сонаправленным (сонаправленный стык). Принцип "сонаправленности" предполагает, что данные и соответствующий им синхросигнал передаются в одном направлении

Для управления устройством предусмотрена консоль (управляющий терминал). Со стороны компьютера консольный порт представлен как стандартный последовательный порт. Устройство оборудовано встроенным измерителем уровня ошибок – BER-тестером.
Консоль предназначена для настройки параметров адаптера, управления шлейфами, просмотра статистики и управления встроенным измерителем уровня ошибок. Изменённые значения параметров могут быть сохранены в неразрушаемой памяти устройства. Возможно восстановление заводских значений параметров.
Устройство позволяет включать шлейф на локальном порту данных и шлейфы на синхронном канале (как на локальном устройстве, так и на удалённом). Наличие встроенного BER-тестера и возможность включения шлейфа на интерфейсе синхронного канала удалённого устройства позволяют проводить тестирование всего канала с консоли локального устройства.

Адаптер оснащён т.н. bypass-реле, обеспечивающими транзит внешних цепей при отключении питания устройства. При выключенном питании реле замыкают входные контакты интерфейса одного канала на выходные контакты другого. При включении питания происходит самотестирование адаптера, после чего он переходит в рабочее состояние. В рабочем состоянии bypass-реле отключают связь между разъёмами каналов и подключают входные и выходные контакты разъёмов к соответствующим приёмным и передающим цепям адаптера. При использовании режима транзита следует учитывать увеличение общей длины синхронного канала.

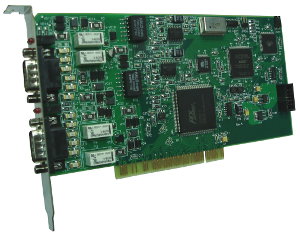

Адаптер выполнен в виде интерфейсной платы полной высоты для шины PCI 32 бит, 5В.

При использовании стандартной скорости передачи данных адаптер совместим по синхронному каналу с оборудованием, удовлетворяющим спецификациям стандарта ITU-T G.703 для сонаправленного интерфейса при скорости передачи 64 кбит/с.

Адаптер совместим по синхронному каналу с конвертерами интерфейса семейства Cronyx PCM64 во всём диапазоне скоростей передачи данных (включая возможность работы на удвоенной скорости 128 кбит/с). При использовании совместно с устройствами семейства Cronyx PCM64 так же, как и при совместном использовании двух адаптеров PCM64-PCI, обеспечивается возможность включения шлейфа на интерфейсе синхронного канала на удалённом устройстве.

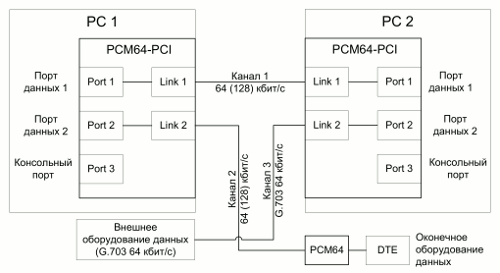

Пример использования адаптеров PCM64-PCI

На приведённой выше схеме два компьютера (PC 1 и PC 2), оборудованные адаптерами PCM64-PCI, связаны между собой каналом 1. Канал 2 используется для связи компьютера PC 1 с некоторым оконечным оборудованием данных (DTE) при помощи конвертера интерфейса Cronyx PCM64. Каналы 1 и 2 могут использоваться как в стандартном режиме (G.703 64кбит/с), так и в режиме удвоенной скорости (128 кбит/с) – для передачи данных со скоростью 115200 бит/с. Канал 3 используется в стандартном режиме для связи компьютера PC 2 с внешним оборудованием данных, канальный интерфейс которого соответствует стандарту G.703 для скорости передачи 64 кбит/с.

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Интерфейс PCI
Тип шины PCI 32 бит, 5В
Интерфейс ввода/вывода UART 16x50, 3 порта
Назначение портов Передача данных (2 порта данных);
управление устройством (консольный порт)
Скорость данных 115200, 57600, 38400, 19200, 9600, 4800, 2400 или 1200 бит/с
Формат асинхронного символа 8n1 (8 бит, без чётности, 1 стоповый бит);
8p1 (8 бит, 1 бит чётности, 1 стоповый бит);
8n2 (8 бит, без чётности, 2 стоповых бита);
7p1 (7 бит, 1 бит чётности, 1 стоповый бит)
Режим консольного порта 9600 бит/с, 8n1 (8 бит, без чётности, 1 стоповый бит)
Интерфейс синхронного канала
Тип интерфейса Сонаправленный
Скорость синхронного канала 64 кбит/с;
128 кбит/с (нестандартный режим; используется при передаче данных на скорости 115200 бит/с)
Кодирование В соответствии с G.703 (при скорости 64 кбит/с);
при скорости 128 кбит/с используется тот же принцип кодирования данных
Количество пар в каждом направлении Одна симметричная витая пара
Импеданс линии 120 Ом
Уровень сигнала на входе приёмника От 0 до -10 дБ
Синхронизация передающего тракта От внутреннего генератора или от приёмного тракта
Разъём DB-9 (вилка)
Диагностические режимы
Шлейфы Локальный на канале,
локальный на последовательном порту компьютера,
удалённый на канале
Измеритель уровня ошибок Встроенный
Управление Через консольный порт
Габариты
Размер платы 193 мм x 127 мм x 21,6 мм
Электропитание
Напряжение питания 5 В постоянного тока
Потребляемая мощность Не более 6 Вт
Условия эксплуатации
Температура От +5 до +70 °С
Относительная влажность До 80 %, без конденсата при +25 °С
Атмосферное давление От 550 до 870 мм рт. ст.
Механические воздействия Не более 0,2 G (амплитудное значение ускорения в любом направлении)

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF  Руководство пользователя на русском языке
