Гибкий мультиплексор E1-XL/S-FX
(стоечное исполнение 1U)

Технические характеристики
Документация

Гибкий мультиплексор E1-XL/S-FX Характерные особенности:
  • Два интерфейса E1;
  • От 4 до 16 аналоговых телефонных интерфейсов (модули типа FXO и FXS);
  • Возможность установки интерфейсов разных типов в один мультиплексор;
  • Возможность работы совместно с Asterisk (банк каналов);
  • Встроенный эхоподавитель;
  • Индивидуальная настройка коэффициентов усиления для аналоговых телефонных интерфейсов;
  • Способ набора номера: импульсный/тоновый;
  • Поддержка факсов и модемов для каналов ТЧ;
  • Экономия канальных интервалов E1 при использовании сигнализации Cronyx Robbed Bit;
  • Соответствие стандартам ITU G.703, G.704, G.706 и G.823;
  • Расстояние по E1 до 2 км;
  • Сверхциклы CAS и CRC4;
  • Локальный и удаленный шлейфы;
  • Встроенный измеритель уровня ошибок (BER-тестер);
  • Порт RS-232 для мониторинга и управления;
  • Дополнительный порт Ethernet для мониторинга по SNMP;
  • Удаленное управление по служебному каналу через E1;
  • Аварийная сигнализация ("сухие контакты");
  • Исполнение высотой 1U для стойки 19 дюймов;
  • Сетевое или батарейное питание;
  • Сертификат соответствия N ОС-2-СП-0943;

Е1-XL/S-FX - гибкий мультиплексор, предназначенный для организации передачи аналоговой телефонии по каналам Е1 (устройство имеет два интерфейса E1). В зависимости от кода заказа устройство может иметь 4, 8,12 или 16 портов для подключения каналов аналоговой телефонии (порты FXO обеспечивают подключение к абонентским линиям АТС, порты FXS - к телефонным аппаратам). Эти порты сгруппированы по 4; в каждой группе могут быть порты только одного типа.

Мультиплексор Е1-XL/S-FX дает возможность организации передачи аналоговой телефонии по потоку Е1, отправляя остаток потока во второй канал Е1. Канальные интервалы потока Е1, которые будут задействованы под передачу аналоговой телефонии, выбираются пользователем для каждого аналогового порта в любом из двух потоков Е1 независимо. При этом используемые канальные интервалы могут быть распределены по обеим линиям E1 или сведены в одну из них. Наличие режима распределения каналов по одному направлению E1 позволяет, применяя схему последовательного включения, полностью задействовать канальные интервалы потока Е1 под передачу данных аналоговой телефонии. Устройство может работать через аппаратуру сжатия (уплотнения) каналов E1.

Устройство также может быть использовано как банк каналов (channel bank) для Asterisk. Подключение устройства к Asterisk осуществляется по интерфейсу Е1. Для этого могут быть использованы конвертеры E1-L/M-DAHDI или адаптеры Кроникс Микро для PC (например, Cronyx Tau-PCI/32-Lite, Tau-PCI/32, Tau-PCI/2E1, Tau-PCI/4E1). Для соединения с Asterisk используется протокол Kewl start или Loop start. За счет использования в устройствах E1-XL-FX аппаратного эхоподавителя вместо программного, реализованного в Asterisk, снижается нагрузка на сервер.

Управление устройством производится с консоли (ANSI-терминала, подключаемого к консольному порту мультиплексора). Мониторинг устройства может также производиться через Ethernet по протоколу SNMP.

Для управления удалённым устройством (связанным с локальным по линии E1) с консоли локального устройства предусмотрена возможность «удалённого входа». Передача команд удалённому устройству осуществляется по дополнительному служебному каналу, для организации которого используется специальный бит нулевого канального интервала (в соответствии с рекомендацией ITU-T G.704) или любой бит другого канального интервала по выбору пользователя.

Встроенный BER-тестер позволяет проводить измерение уровня ошибок в тракте E1. Измерения проводятся на псевдослучайном коде согласно рекомендации О.151 (длина последовательности равна 215-1=32767 бит), либо на псевдослучайном коде с последовательностью длиной 23-1=7 бит (т.е. на псевдослучайном 7-битном коде), либо на фиксированном 8-битном коде, задаваемом пользователем.

Устройство имеет реле аварийной сигнализации, «сухие контакты» которого могут включать внешнее устройство вызова эксплуатационного персонала (согласно рекомендациям ITU-T G.732).

Одно из возможных применений E1-XL/S-FX совместно с устройствами Cronyx E1-L/M-DAHDI - подключение «удаленных» (через IP или ethernet) портов FXO/FXS к программной АТС Asterisk®:

Данное решение может применяться для объединения телефонных сетей центрального и удаленного офисов небольшого предприятия.

На рисунках ниже приведены примеры использования мультиплексоров Е1-XL/S-FX.

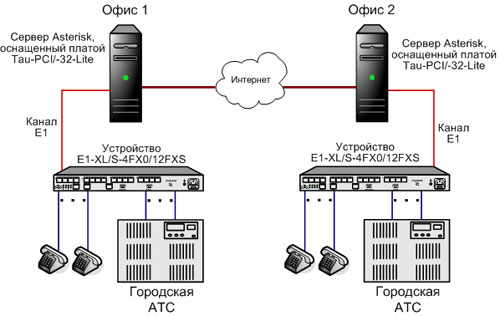

Рис. 1. Пример соединения двух офисов в единую телефонную сеть через VoIP

Схема на рис. 1 обеспечивает соединение двух офисов в единую телефонную сеть с одним номерным планом посредством двух серверов Asterisk через VoIP. В этом примере в офисе 1 может быть до 12 телефонных аппаратов и до 4 линий подключения к городской АТС, а в офисе 2 до 12 телефонных аппаратов и до 4 линий подключения к городской АТС. Пример настройки Asterisk

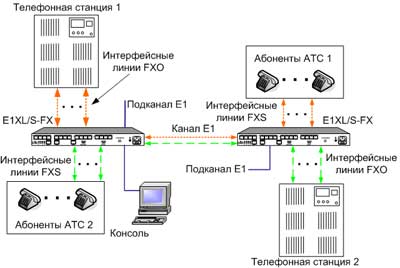

Рис. 2. Пример использования устройств Е1-XL/S-FX

В приведённом примере данные абонентских линий двух телефонных станций передаются по одному из каналов E1 (может быть задан любой из двух каналов). Канальные интервалы, заданные для абонентских линий одной из АТС, должны соответствовать номерам канальных интервалов, выбранных для абонентов этой АТС. В этой схеме по линии E1 передаются до 16 аналоговых каналов; для каждой из АТС, включенной в схему, можно задать любое количество канальных интервалов, но их общая сумма не должна превышать шестнадцати.

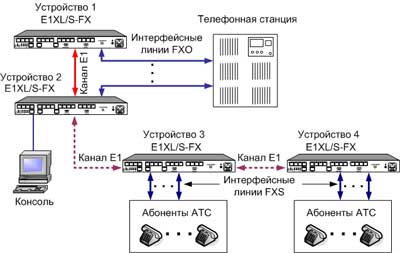

Рис. 3. Схема последовательного включения мультиплексоров

В схеме последовательного включения мультиплексоров устройства 1 и 2 снабжены только модулями 4xFXO, а устройства 3 и 4 только модулями 4xFXS.
В каждое из устройств 1 и 2 включены до 16 абонентских линий АТС. Устройства 1 и 2 связаны по каналу E1, и результирующий поток по другой линии E1 устройства 2 направляется в устройство 3. Таким образом, максимальное число абонентских линий, передаваемых в устройство 3, равно 31 (нулевой канальный интервал используется для передачи служебной информации), т.е. схема последовательного включения мультиплексоров Е1-XL/S-FX позволяет полностью использовать поток E1 под передачу голосовых данных от одной АТС. Для правильной коммутации канальные интервалы, заданные в результирующем потоке E1 для абонентских линий, должны соответствовать номерам канальных интервалов, заданных для абонентов АТС.
Примечание:
В приведенной схеме в устройствах 2 и 3 должен быть обязательно включен режим прозрачного транслирования канальных интервалов, неиспользуемых под передачу данных собственных аналоговых каналов, между линиями E1.
Ниже приведен пример распределения абонентских линий одной АТС по двум направлениям:

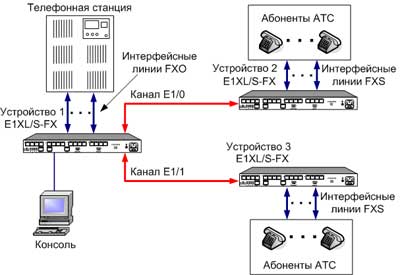

Рис. 4. Пример использования Е1-XL/S-FX для распределения абонентских линий АТС по двум направлениям

В приведенном на рис. 4 примере устройство 1 снабжено только модулями 4xFXO, а устройства 2 и 3 только модулями 4xFXS. Абонентские линии АТС могут быть распределены по двум направлениям в произвольном порядке, единственное требование, чтобы канальный интервал, заданный для данной абонентской линии в устройстве 1, соответствовал номеру канального интервала, заданного для данного абонента в устройствах 2 или 3.

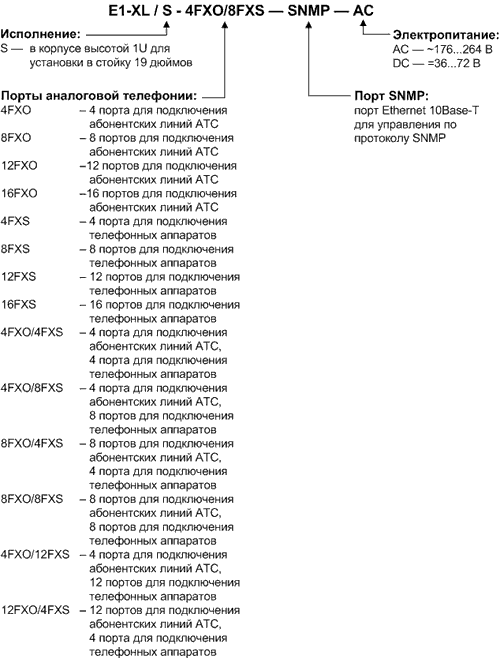

Коды заказа:

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Интерфейс E1
Номинальная битовая скорость 2048 кбит/с
Разъём RJ-48 (розетка 8 контактов)
Кодирование HDB3 или AMI
Цикловая структура В соответствии с G.704 (ИКМ-30);
сверхциклы: CRC4, CAS
Контроль ошибок Нарушение кодирования
Согласование скоростей каналов Буферы управляемого проскальзывания в приемных трактах (slip buffers)
Синхронизация передающего тракта От внутреннего генератора, либо от приемного тракта линии 0, либо от приемного тракта линии 1
Импеданс линии 120 Ом симметричный (витая пара)
Уровень сигнала приемника От 0 до -43 дБ
Подавление фазового дрожания В приёмном тракте
Защита от перенапряжений TVS
Защита от сверхтоков Плавкий предохранитель
Интерфейс аналоговых линий
Количество абонентских окончаний до 16
Разъём RJ-11
Постоянный ток линии 24 мА (тип.)
Напряжение звонка 40 В ср.кв.
Расстояние при REN=5 1 км
Интерфейс аварийной сигнализации
Тип разъема DB-9 (вилка)
Ток контактов реле До 600 mA
Напряжение на контактах реле До 110 В постоянного тока или 125 В переменного тока
Консольный порт
Тип интерфейса, разъем RS-232 DCE, DB-9 (розетка)
Протокол передачи данных Асинхронный, 9600 бит/сек, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы DTR, DSR, CTS, RTS, CD
Порт управления SNMP
Тип интерфейса Ethernet 10Base-T
Разъём RJ-45
Диагностические режимы
Шлейфы Локальный по линии E1, удаленный по линии E1
Измеритель уровня ошибок Встроенный
Управление Через управляющий порт RS-232, с удаленного устройства;
мониторинг через SNMP (для моделей «-SNMP»)
Габариты и вес
Исполнение Высотой 1U в стойку 19 дюймов
Габариты 444 мм x 262 мм x 44 мм
Вес Не более 4 кг
Электропитание
От сети переменного тока 176-264 В, 50 Гц
От источника постоянного тока 36-72 В
Потребляемая мощность Не более 80 Вт
Условия эксплуатации и хранения
Рабочий диапазон температур От 0 до +40°С
Диапазон температур хранения От -40 до +85°С
Относительная влажность До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF  Руководство пользователя на русском языке
MIB  MIB-файлы для SNMP-управления
