Конвертер E1-L/M-DAHDI
(исполнение Мини)

Технические характеристики
Документация

Модем E1-L/M

Характерные особенности:
  • Интерфейс TDMoX
  • Поддерживаемые протоколы: DAHDI-dynamic-Eth или DAHDI-dynamic-UDP
  • Соответствие стандартам ITU-T G.703, G.704, G.706 и G.823
  • Сверхциклы CAS и CRC4
  • Управляющий порт RS-232 (консоль), telnet
  • Питание =48/60 В
  • Декларация соответствия Д-СПД-7231

Устройство E1-L/M-DAHDI предназначено для подключения цифрового телефонного потока E1 (G.703 2048 кбит/сек, G.704) к программной IP ATC с открытым исходным кодом Asterisk®. Подключение к Asterisk®- серверу осуществляется через сеть Ethernet или по IP сети. Поток данных в интерфейсе Ethernet совместим с драйверами DAHDI-dynamic- Eth и DAHDI-dynamic-UDP, поэтому для работы с устройством не требуется отдельного драйвера, достаточно собрать или установить пакет DAHDI.

Типовая схема применения (интерфейс E1 для Asterisk®)

Кроме того, устройство может быть использовано для передачи структурированного (полного или отдельных канальных интервалов) потока E1/ИКМ-30 через асинхронную пакетную сеть (IP/UDP или Ethernet).

Передача структурированного потока E1 по сети Ethernet или IP

Одно из возможных применений E1-L/M-DAHDI совместно с устройствами семейства Cronyx E1-XL/S-FX - подключение «удаленных» (через IP или ethernet) портов FXO/FXS к программной АТС Asterisk®:

Данное решение может применяться для объединения телефонных сетей центрального и удаленного офисов небольшого предприятия.

Следует отметить, что E1-L/M-DAHDI не имеет в своем составе средств оптимизации трафика (сжатие голосовых данных, определение наличия голоса (VAD)). При передаче потока E1 в каждую сторону генерируется фиксированный трафик (около 2.5 Мбит/сек). Поэтому данное устройство следует применять для передачи потока E1 в сетях не критичных к использованию трафика, например в высокоскоростных локальных корпоративных сетях Ethernet. Для приложений, в которых требуется экономия трафика, следует использовать устройства семейства E1-XL/S-IP.

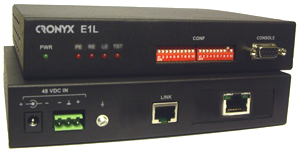

Модель E1-L/M-DAHDI выполнена в настольном исполнении (в металлическом корпусе типа Мини).

Электропитание устройств E1-L/M-DAHDI осуществляется от источника постоянного тока напряжением 36-72 В.
Возможно питание от сети ~198-242 В через внешний адаптер Cronyx AC-DC-48 (приобретается отдельно).

Настройка параметров работы устройства может быть произведена как при помощи консоли (ASCII-терминала, подключаемого к консольному порту модема), так и с удаленного терминала по протоколу telnet.

Встроенный BER-тестер позволяет проводить измерение уровня ошибок в тракте E1. Измерения проводятся на фиксированном или псевдослучайном коде согласно рекомендации ITU-T О.151 (длина последовательности – 215‐1=32767 бит). Управление BER-тестером производится с консоли или удаленного терминала.

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Интерфейс TDMoX
Поддерживаемые протоколы DAHDI-dynamic-Eth или DAHDI-dynamic-UDP
Компенсация неравномерности транспортной задержки Настраивается пользователем, 8 - 128 мсек
Диапазон подстройки управляемого генератора в режиме восстановления частоты ±300 ppm
Интерфейс линии E1
Номинальная битовая скорость 2048 кбит/с
Разъём RJ-48 (розетка 8 контактов)
Кодирование HDB3 или AMI
Импеданс линии 120 Ом для витой пары (balanced)
Цикловая структура В соответствии с G.704 (ИКМ-30), сверхциклы: CRC4, CAS
Контроль ошибок Нарушение кодирования (BPV)
Синхронизация передающего тракта От внутреннего генератора (±50ppm), либо от приемного тракта линии E1, режим восстановления частоты на основе темпа поступления сетевых пакетов
Уровень сигнала на входе приемника От 0 до -43 дБ
Подавление фазового дрожания В тракте передачи
Защита от перенапряжений TVS
Защита от сверхтоков Плавкий предохранитель
Интерфейс Ethernet 10/100Base-T
Тип интерфейса IEEE 802.3 10BASE-T или 100BASE-T (100BASE-TX)
Тип разъёма RJ-45 (розетка)
Режим работы 100 Мбит/c, полный дуплекс;
100 Мбит/c, полудуплекс;
10 Мбит/c, полный дуплекс;
10 Мбит/c, полудуплекс;
автоматический выбор (autonegotiation)
Интерфейс консольного порта
Протокол передачи данных Асинхронный, 9600 бит/с, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы DTR, DSR, CTS, RTS, CD
Тип интерфейса RS-232 DCE
Разъём DB-9 (розетка)
Габариты и вес (без ножек и крепёжных кронштейнов)
Габариты 180 мм x 156 мм x 36 мм
Масса не более 0,7 кг
Электропитание
От источника постоянного тока 36-72 В
(возможно питание от сети ~198-242 В через внешний адаптер Cronyx AC-DC-48)
Потребляемая мощность Не более 20 Вт
Условия эксплуатации и хранения
Диапазон рабочих температур От 0 до +50 °С
Диапазон температур хранения От -40 до +85 °С
Относительная влажность До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF  Модель E1-L/M-DAHDI. Руководство пользователя на русском
