Модем-конвертер E1-L/K
(исполнение для каркаса 3U11)

Технические характеристики
Документация

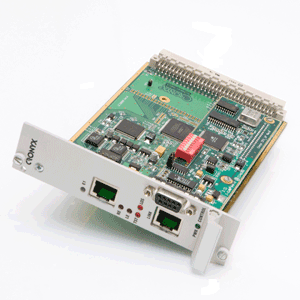

Модем E1-L/K

Характерные особенности:
  • Соответствие рекомендациям ITU-T G.703, G.704, G.706 и G.823;
  • Расстояние по E1/G.703 до 2 км;
  • Работа в режиме с фреймингом (E1/ИКМ-30) и без фрейминга (G.703 2048 кбит/с);
  • Сверхциклы CAS и CRC4;
  • Цифровой интерфейс V.35/RS-530/RS-449/RS-232/X.21 или Ethernet 10/100 Base-T;
  • Cкорость передачи данных от 64 до 2048 кбит/с;
  • Синхронизация от внутреннего генератора, от линии E1 или от цифрового порта;
  • Диагностические шлейфы на линии E1 и на цифровом порту;
  • Встроенный измеритель уровня ошибок (BER-тестер);
  • Консольный порт RS-232 для мониторинга и управления;
  • Удалённое управление по линии E1/ИКМ-30;
  • Мониторинг и управление по протоколу telnet, мониторинг по протоколу SNMP в составе каркаса;
  • Конструктивное исполнение в виде модуля для каркаса 3U11;
  • Декларация соответствия Д-СПД-7231

Устройство E1-L/K принадлежит к семейству модемов-конвертеров E1L и предназначено для передачи данных по каналу G.703 с цикловой организацией согласно рекомендации ITU-T G.704 (framed E1) или без фреймовой синхронизации (G.703 2048 кбит/с). Скорость цифрового порта во фреймированном режиме устанавливается от 64 кбит/с до 1984 кбит/с кратно 64 кбит/с. Поток данных занимает соответствующее количество канальных интервалов в общем потоке E1. В режиме без цикловой организации (G.703 2048 кбит/с) поддерживается скорость цифрового порта до 2048 кбит/с и обеспечивается полная совместимость с модемом-конвертором PCM2/M.

Модем-конвертер E1-L совместим по служебному каналу, алгоритмам скремблирования, понижения скорости, передачи асинхронных данных, протоколу удаленного моста Ethernet с другим оборудованием Cronyx, имеющим интерфейс E1/G.703 2048 кбит/с. Это обеспечивает совместную работу с другими моделями оборудования Cronyx при сохранении всех имеющихся сервисных функций. При работе с оборудованием других производителей также поддерживается расширенный набор возможностей включая синхронизацию от внутреннего генератора, от линии E1 или от цифрового порта, адаптацию скорости цифрового порта вставкой/удалением HDLC-флагов, автоматическое фазирование синхроимпульсов, произвольный выбор канальных интервалов для передачи данных, тестирование линии с помощью встроенного BER-тестера.

Конструктивно модем-конвертер E1-L/K выполнен в виде модуля для установки в каркас 3U11 высотой 3U для стойки 19". Кроме того, возможна установка E1-L/K в одноместное настольное шасси 3U1 для автономного использования. Устрйоство оснащено светодиодными индикаторами, отображающими состояние интерфейсов и диагностические режимы.

Выпускаются модели с различными интерфейсами цифрового порта:

  • E1-L/K-ETV - с интерфейсом Ethernet 10/100Base-T;
  • E1-L/K-V - с интерфейсом V.35 DCE/DTE;
  • E1-L/K-M - с универсальным интерфейсом (V.35/RS-530/RS-449/RS-232/X.21) DCE;
  • E1-L/K-MS - с универсальным интерфейсом (V.35/RS-530/RS-449/RS-232/X.21) DCE/DTE.

Универсальный интерфейс выведен на разъем HDB-44 (розетка) и поддерживает режимы V.35, RS-530, RS-449, RS-232 и X.21. Выбор конкретного типа интерфейса происходит при подключении соответствующего интерфейсного кабеля. Интерфейс V.35 выведен на стандартный разъем M34 (розетка). Для моделей с переключаемым интерфейсом DCE/DTE направление сигналов в разъеме меняется в зависимости от выбранного режима работы (DCE или DTE), что позволяет при соединении с другими устройствами DTE или DCE использовать однотипные прямые кабели вместо кросс-кабелей.

Интерфейс Ethernet 10/100Base-T выведен на стандартный разъем RJ-45 (розетка). Пара устройств с интерфейсом Ethernet образуют удаленный мост (remote bridge) для соединения двух локальных сетей по по каналу G.703(E1). При работе удаленного моста автоматически выбирается один из двух наиболее распространенных протоколов обмена, в частности обеспечивается поддержка протокола Cisco-HDLC для организации удаленного моста при подключении к серийному порту маршрутизатора.

Управление E1-L/K может осуществляться через консольный порт (порт с интерфейсом RS-232 для подключения терминала). При подключении консоли возможны: просмотр информации о состоянии устройства, детальная настройка режимов работы устройства, тестирование линии с помощью встроенного BER-тестера, включение диагностических шлейфов, просмотр счетчиков ошибок и др.функции управления устройством. Установленная конфигурация может быть сохранена в неразрушаемой памяти, при этом она будет автоматически восстанавливаться при подаче питания или сбросе устройства.

В режиме с цикловой организацией предоставляется возможность доступа к меню совместимого удалённого устройства производства Cronyx с консоли локального устройства (remote login) . Для доступа к информации о состоянии удалённого устройства и реализации режима удалённого входа используется служебный канал (служебный канал функционирует только в режиме работы с цикловой организацией). Для передачи данных служебного канала по умолчанию используется бит Sa4 нулевого канального интервала кадра E1 в соответствии с рекомедацией ITU-T G.704. При необходимости для передачи данных служебного канала может быть назначен любой бит любого канального интервала.

При установке E1-L/K в каркас 3U11 с платой мониторинга и управления RMC2/K обеспечивается возможность управления устройством с консоли RMC2/K. При этом также предоставляется возможность мониторинга состояния устройства по IP-сети при помощи протокола SNMP и доступа к консоли по протоколу Telnet через порт Ethernet платы RMC2/K.

На рисунках приведены типовые схемы применения модема-конвертера E1-L/K:

Типовая схема включения модема E1-L/K

Схема применения модема E1-L/K совместно с маршрутизатором

Код заказа:

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.

Технические характеристики

Интерфейс линии E1
Номинальная битовая скорость 2048 кбит/с
Разъём RJ-48 (розетка 8 контактов)
Кодирование HDB3 или AMI
Цикловая структура В соответствии с G.704 (ИКМ-30), сверхциклы: CRC4, CAS; или без цикловой структуры
Контроль ошибок Нарушение кодирования
Согласование скоростей каналов Буферы управляемого проскальзывания в приемных трактах (slip buffers)
Синхронизация передающего тракта От внутреннего генератора, либо от приемного тракта линии E1, либо от цифрового порта
Импеданс линии 120 Ом симметричный (витая пара)
Уровень сигнала приемника От 0 до -43 дБ
Подавление фазового дрожания В приёмном тракте
Защита от перенапряжений TVS
Защита от сверхтоков Плавкий предохранитель
Скремблирование данных Отключаемый скремблер для данных цифрового порта
Интерфейс цифрового порта: V.35/RS-530/RS-449/RS-232/X.21
Скорость передачи данных от 64 до 1984 кбит/с (N x 64), до 2048 кбит/с в режиме без цикловой структуры,
для порта RS-232 - до 128 кбит/с
Синхросигналы TXC, RXC, ETC, ERC.
Автоматическое фазирование передаваемых данных с соответствующим синхроимпульсом
Синхронизация Синхроимпульсами и адаптацией скорости HDLC-данных вставкой/удалением флагов
Модемные сигналы DTR, DSR, CTS, RTS, CD
Тип разъёма HDB44, розетка (для универсального интерфейса V.35/RS-530/RS-449/RS-232/X.21);
M-34, розетка (для интерфейса V.35)
Режим работы DCE или переключаемый DCE/DTE
Цифровой порт Ethernet 10/100Base-T
Тип интерфейса IEEE 802.3 10BASE-T или 100BASE-T (100BASE-TX)
Тип разъёма RJ-45 (розетка)
Полоса пропускания от 64 до 1984 кбит/с (N x 64) или до 2048 кбит/с в режиме без цикловой структуры
Режим работы Autonegotiation (автоматический);
Capability list (автоматический с ограничением);
Manual (принудительный)
Размер таблицы ЛВС 15000 MAC-адресов
Максимальный размер кадра 1600 байт, включая заголовок MAC-уровня
Поддержка VLAN В соответствии с IEEE 802.1q
Протокол Transparent или Cisco-HDLC bridging IEEE protocol, устанавливается автоматически
Консольный порт
Тип интерфейса, разъём RS-232 DCE, DB-9 (розетка)
Протокол передачи данных Асинхронный, 9600 бит/с, 8 бит/символ, 1 стоповый бит, без четности
Модемные сигналы DTR, DSR, CTS, RTS, CD
Диагностические режимы
Шлейфы Локальный по линии E1,
удалённый по линии E1,
локальный на порту (кроме порта Ethernet 10/100Base-T)
Измеритель уровня ошибок Встроенный
Управление Через консольный порт или с удаалённого устройства;
мониторинг состояния по SNMP (при наличии в каркасе платы управления RMC2)
Габариты и вес
Габариты 190 мм x 130 мм x 30 мм
Вес 300 г
Электропитание
От источника постоянного тока +5 В
Потребляемая мощность не более 8 Вт
Условия эксплуатации и хранения
Диапазон рабочих температур От 0 до +50 °С
Диапазон температур хранения От -40 до +85 °С
Относительная влажность До 80 %, без конденсата

Документация

Некоторые документы хранятся в формате Adobe® Acrobat® Reader®

PDF  Модель E1-L/K. Руководство пользователя на русском
PDF  Справочник по интерфейсным кабелям Cronyx
