8. Кабели

8.1. Каким кабелем нужно подключать к модемам Cronyx другие модемы?

Для подключения к модемам Cronyx устройств с интерфейсом типа DCE следует использовать кабели изготовленные по схеме, приведенной в руководстве пользователя и озаглавленной как "кабель для подключения к DCE с использованием внешних синхроимпульсов ..."

8.2. Как подключить модем Watson FlexDSL ORION к адаптерам Tau-PCI, Tau и Sigma по V.35

Можно использовать два кабеля, стандартный V.35 кабель для адаптеров (M26/V.35) и V.35 кабель для Watson. Или спаять кабель, схема которого дана ниже:

signal HDB-26 male direction DB-25 male
TXD-a 1 2 (P)
TXD-b 2 14 (S)
RXD-a 3 3 (R)
RXD-b 24 16 (T)
TXCOUT-a 7 24 (U)
TXCOUT-b 9 11 (W)
TXCIN-a 22 15 (Y)
TXCIN-b 23 12 (AA)
RXCIN-a 5 17 (V)
RXCIN-b 15 9 (X)
RTS 10 4 (C)
DTR 19 20 (H)
DSR 25 6 (E)
CTS 21 5 (D)
CD 16 8 (F)
GND 11 1 (A)
GND 18 7 (B)
Select 6 Соединить с GND 4 (на HDB-26)

8.3. Каким кабелем подключить модем Зелакс с УПИ-1 к устройствам Кроникс, оборудованным универсальным интерфейсом (модели -M)?

УПИ-1 и универсальный интерфейс Кроникс могут работать в режиме RS-530.

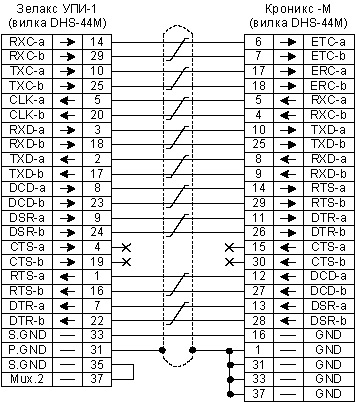

Кабель DCE-DCE RS-530 для для подключения Зелакс УПИ-1 к устройствам Кроникс с универсальным интерфейсом приведен на рисунке:
