5. Модемы и мультиплексоры E1

5.1. Чем отличаются модемы E1L и PCM2?

Линейный интерфейс обоих модемов соответствует рекомендации ITU G.703 для скорости 2048 кбит/сек. При этом модем PCM2 передает неструктурированный поток бит, а модем E1L формирует кадры, соответствующие рекомендации G.704. Кадр G.704 имеет длину 256 бит и разделен на 32 канальных интервала. Канальные интервалы с 1 по 31 могут быть использованы для передачи данных. Нулевой канальный интервал ислользуется в служебных целях.Модем E1L имеет возможность передавать данные по линии G.703 без формирования кадров G.704 (режим unframed). При этом модем E1L полностью совместим с модемом PCM2.

5.2. Как правильно настроить синхронизацию?

При выборе режима синхронизации следует исходить из принципа единой синхронизации в канале передачи данных. Так два модема E1L, соединеные выделенной медной линией, имеют режимы синхронизации INT и RCV. Это означает, что для них единым источноком синхронизации является внутренний генератор первого модема.

5.3. Будут ли передаваться факсы и работать модемы через каналы, сжатые E1-XLC?

Да, будут.

Мы проводили испытания и выяснили, что факсы передаются при любом алгоритме сжатия (чем выше уровень сжатия, тем больше время передачи).

Кроме того, мы провели испытания, в которых проверялась скорость, на которой связываются модемы. При тестировании использовались "3COM USRobotics 56K Faxmodem" и "Sportster 33.6". Результаты "модемных" испытаний:

ADPCM codeСредняя скорость
Без сжатия33600
40 kbps G.727 (5,5)24000
40 kbps G.72621600
32 kbps Conexant14400
32 kbps G.721-1984 (16-level)16800
32 kbps G.727 (4,4)16800
32 kbps G.72616800
24 kbps Tellabs9600
24 kbps G.7269600
16 kbps Alternate (3-level)модемы не связались
16 kbps Alternate (4-level)4800
16 kbps G.727 (2,2)4800
16 kbps G.726/G.7274800

5.4. Какие средства грозо-защиты вы можете порекомендовать?


Мы имели дело с изделиями двух фирм:

  1. Patton Electronics, модель 552 [ссылка 1], [ссылка 2];
  2. Tripp Lite, модель DSUT1CSU [ссылка];

Есть также отечественные устройства защиты: [ссылка]

5.5. Можно ли передать асинхронный поток через модемы-конверторы E1-L, E1-XL, PCM2

Все эти модемы имеют возможность передачи асинхронного потока. Для того чтобы воспользоваться этой возможностью необходимо иметь устройство с портом RS-232. В большинстве случаев это возможно только для устройств с универсальным интерфейсом (в этом случае порт RS-232 получается путем применения соответствующего кабеля).
Для устройств E1-L и E1-XL есть возможность перевести порт явно в асинхронный режим и задать параметры порта (только через консоль). Доступны скорости: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.
Для таких устройств как PCM2 явной поддержки асинхронного режима нет. Однако вы можете подключить ваше устройство к PCM2 и асинхронный сигнал будет "синхронно" сэмплироваться большей частотой и выдаваться с небольшими, практически незаметными, искажениями с другой стороны. (Аналогично тому как происходит оцифровка звукового сигнала и последующее его воспроизведение.)

5.6. Будет ли работать мультиплексор или модем Кроникс по кабелю длиной N метров?

Мультиплексоры, производимые Кроникс, имеют режим высокого усиления (допускается ослабление сигнала на входе приемника на 30 dB или на 43 dB, в зависимости от модели). Это позволяет работать с оборудованием, также имеющим режим высокого усиления, по медным парам (с диаметром жилы 0.6 мм) длиной до 1.5 км (или до 2 км, если на обеих сторонах линии установлены устройства с максимальным усилением 43 dB).

Если на оборудовании, подключенном к мультиплексору Кроникс, нет режима высокого усиления, то максимальная длина кабеля составляет примерно 200 м. Если длина кабеля больше, то выходом из данной ситуации может являться:
1) Установка с одной стороны повторителя G.703, имеющего режим высокого усиления (например, Кроникс производит повторители PCM2R).
2) Применение пары xDSL модемов с интерфейсом G.703 (из оборудования Кроникс подойдут Qlink-3000 или Сapspаn-5000).

5.7. Какие сигналы используются при подключении мультиплексора FMUX/SAT к спутниковому модему?

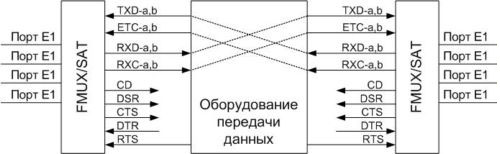

Общая схема подключения мультиплексоров FMUX/SAT к оборудованию передачи данных может быть представлена следующим образом:

В качестве оборудования передачи данных может быть использован, например, спутниковый канал и пара спутниковых модемов, работающих в режиме сонаправленного стыка. В этом случае данные RXD и синхросигнал RXC передаются от одного мультиплексора и принимаются как TXD и ETC на другом мультиплексоре.

Мультиплексор FMUX/SAT является оборудованием типа DCE и обеспечивает работу с модемными сигналами CD, DSR, CTS, DTR и RTS.

Пропадание сигнала RTS используется в мультиплексоре для индикации неработоспособности оборудования передачи данных (в этом случае будет светиться индикатор "LOS" мультиплексора).

5.8. В устройствах линейки Е1 фирмы Кроникс применяются два вида кодирования данных в линии: AMI и HDB3. Чем они отличаются друг от друга, и какой вид кодирования предпочтительней?

Коды AMI (Alternate Mark Inversion) и HDB3 (High-Density Bipolar 3 Zeros) являются разновидностями псевдотроичного кодирования, т.е. сигнал передачи в линии имеет три уровня: положительный, отрицательный и нулевой. В этих кодах двоичные единицы представляются попеременно положительными и отрицательными импульсами, за счет чего достигается отсутствие постоянной составляющей сигнала в линии передачи данных.
В коде AMI единицы кодируются попеременно положительными и отрицательными импульсами, а двоичный ноль представляется нулевым уровнем. Поэтому при длинной последовательности нулей может быть потеря синхронизации.
Код HDB3 исправляет эту ситуацию, не допуская отсутствия импульсов более 3-х тактов. Четыре нуля, идущие подряд, кодируются следующим образом:

  Количество импульсов после последней замены
Последний импульс нечетное четное
Отрицательный 000- +00+
Положительный 000+ -00-

В таблице: "0" - нулевой уровень, "-" - отрицательный импульс, "+" - положительный импульс.

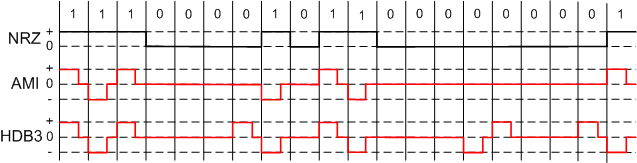

Рис. 1. Пример кодирования данных в линии кодами AMI и HDB3

Кодирование AMI рекомендуется использовать лишь в том случае, если подключаемое оборудование не поддерживает код HDB3.
